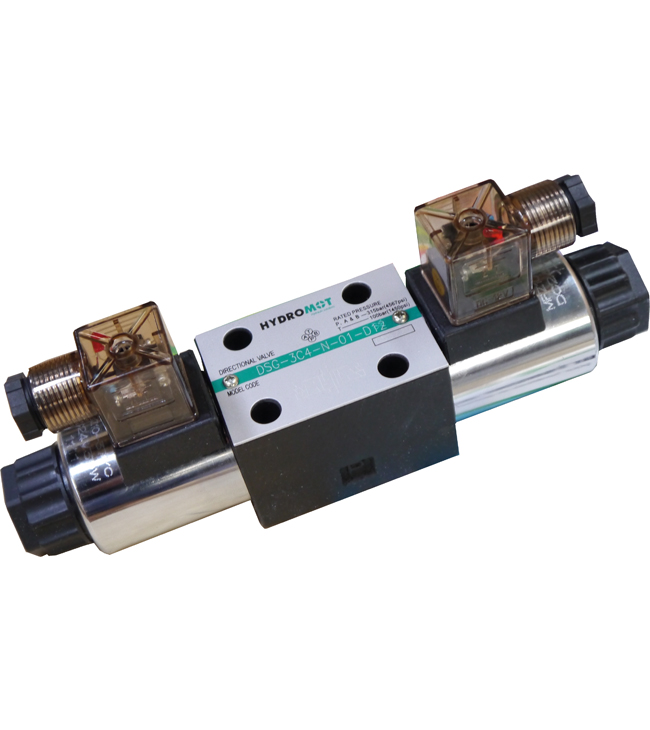

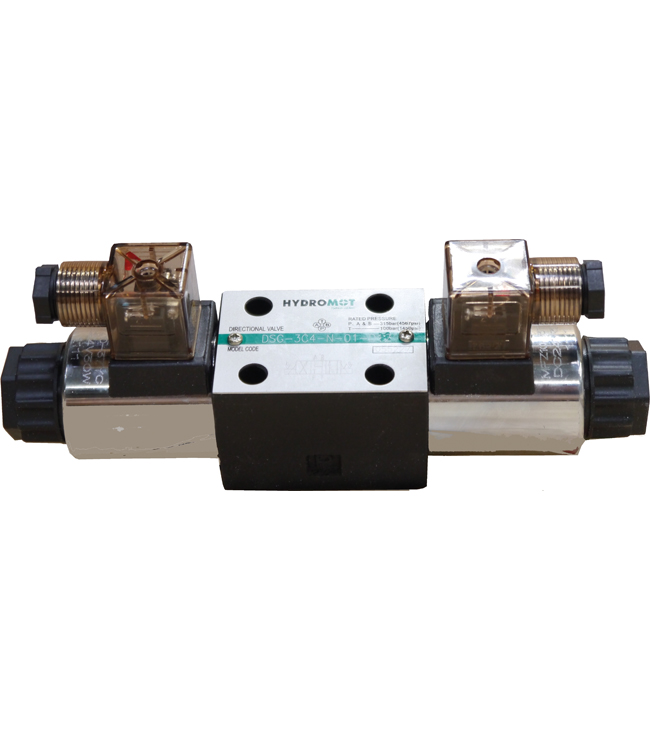

4/3-Wege-Magnetventil DSG-3C2 NG06 (CETOP 3) – Schaltbild 3C2, alle Anschlüsse in Mittelstellung gesperrt, 12 V / 24 V / 230 V AC
Das Magnetventil DSG-3C2-N01 ist ein direkt gesteuertes 4/3-Wegeventil der Nenngröße NG06 (CETOP 3) mit dem Schaltbild 3C2: In der stromlosen Mittelstellung sind alle vier Anschlüsse A, B, P und T gleichzeitig vollständig gesperrt – der Verbraucher ist positionssicher eingesperrt, und gleichzeitig kann kein Öl aus dem Pumpenkreis abfließen. Diese Vollsperrung ist der wesentliche Unterschied zum ebenfalls verbreiteten Schaltbild 3C60, bei dem P und T in Mittelstellung verbunden sind und die Pumpe drucklos umläuft. Die 3C2-Variante ist die richtige Wahl, wenn Lasthaltefunktion und gleichzeitige Systemdruckhaltung ohne externe Rückschlagventile gefordert sind – typisch in Pressen, Klemm- und Spannzylindern, stationären Hubwerken und überall dort, wo ein druckloser Pumpenrücklauf in Mittelstellung unerwünscht ist.
Das Ventil wird auf einer NG06-CETOP-3-Grundplatte montiert und ist mit drei Spannungsvarianten sofort ab Lager lieferbar: 12 V DC für mobile Hydraulik auf Fahrzeugen und Arbeitsmaschinen, 24 V DC für stationäre Industriesteuerungen sowie 230 V AC für direkten Netzanschluss ohne Steuertrafo. Der maximale Arbeitsdruck beträgt 315 bar; der maximale Volumenstrom ist kennlinienabhängig und dem Katalogdatenblatt zu entnehmen.
Technische Daten
- Typ: 4/3-Wege-Magnetventil, direkt gesteuert
- Art.-Nr.: DSG-3C2-N01
- Nenngröße: NG06 (CETOP 3)
- Schaltbild: 3C2 – A-B-P-T geschlossen (Mittelstellung)
- Steuerung: elektromagnetisch, beidseitig
- Spannungsvarianten: 12 V DC / 24 V DC / 230 V AC (alle ab Lager)
- Max. Arbeitsdruck: 315 bar
- Max. Volumenstrom: siehe Kennlinie Katalog
- Versandgewicht: 2 kg
- Max. Volumenstrom: siehe Kennlinie Katalog
Abgrenzung zu anderen 3C-Schaltbildern: Für Mittelstellung mit drucklosem Pumpenrücklauf (A-B gesperrt, P-T verbunden) → Schaltbild 3C60. Für Mittelstellung mit Pumpen- und Verbraucherentlastung (A-B-P-T verbunden) → Schaltbild 3C3.
A-B geschlossen
P-T geschlossen
Technische Daten:
| Typ | CETOP03 (NG06) | ||
| Arbeitsdruck (bar) | Anschlüsse A,B,P | 315 | |
| Arbeitsdruck (bar) | Anschluss T | 100 | |
| Max. Durchflussmenge (l/min) | 80 | ||
| Temparaturbereich Einsatzmittel (°C) | -20 bis 70 | ||
| Viskosität (mm2/s) | -2.8 bis 100 | ||
| Spannungen | Gleichstorm (DC) Wechselstorm (AC) | 12V 24V 110V/50Hz 220V/Hz | |
| Max Schaltfrequenz (1/h) | Gleichstorm (DC) Wechselstorm (AC) | 15000 7200 | |
| Schutzart | IP65 | ||
| Gewicht (Kg) | Gleichstorm (DC) | Wechselstorm (AC) | |
| Einzelmagnet | 1.45 | 1.4 | |
| Doppelmagnet | 1.95 | 1.9 | |
Abmessungen:
