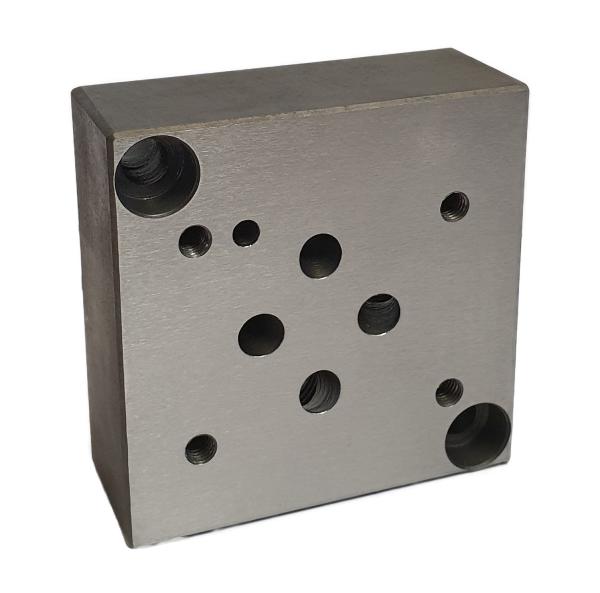

Grundplatte 1-fach NG06 (CETOP 3), Anschlüsse unten, Stahlausführung

CETOP-3-Grundplatte NG06, 1-fach, Stahlausführung mit Anschlüssen unten – Ventilträger für alle NG06-Magnetventile bis 300 bar

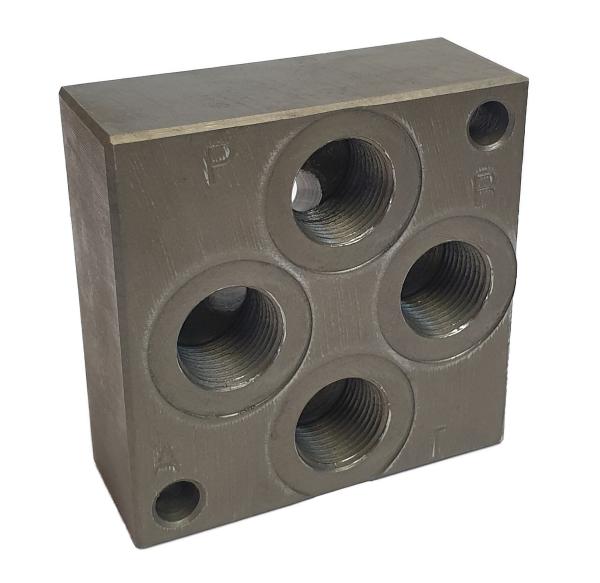

Die Grundplatte HMGP6S38U bildet die mechanische und hydraulische Schnittstelle zwischen dem CETOP-3-Magnetventil und der Rohrinstallation: Das Ventil wird von oben auf die Grundplatte geschraubt, die Hydraulikverbindungen P, T, A und B werden unten über G 3/8"-Anschlüsse hergestellt. Dieses Prinzip der modularen Ventilbauweise ermöglicht es, Magnetventile auszutauschen oder zu wechseln, ohne die Rohrinstallation zu verändern – ein entscheidender Vorteil bei Instandhaltung und Umbau.

Die Stahlausführung ist für Systeme mit Betriebsdrücken bis 300 bar ausgelegt und damit druckfester als die Aluminiumvariante (250 bar). Sie eignet sich besonders für stationäre Industrieanlagen, Pressen und Anwendungen, bei denen erhöhte mechanische Belastbarkeit oder Beständigkeit gegen aggressive Medien gefordert sind. Die Anschlussposition unten – alle vier Anschlüsse P, T, A und B befinden sich auf der Unterseite der Platte – ist die gängige Standardausführung für freistehende Ventilanordnungen mit vertikaler Rohrführung.

Die Platte ist kompatibel mit allen Hydromot-Magnetventilen der Nenngröße NG06 (CETOP 3) – also sämtlichen 4/3- und 4/2-Wegeventilen der DSG-Baureihe – sowie mit Ventilen anderer Hersteller im CETOP-3-Standard.

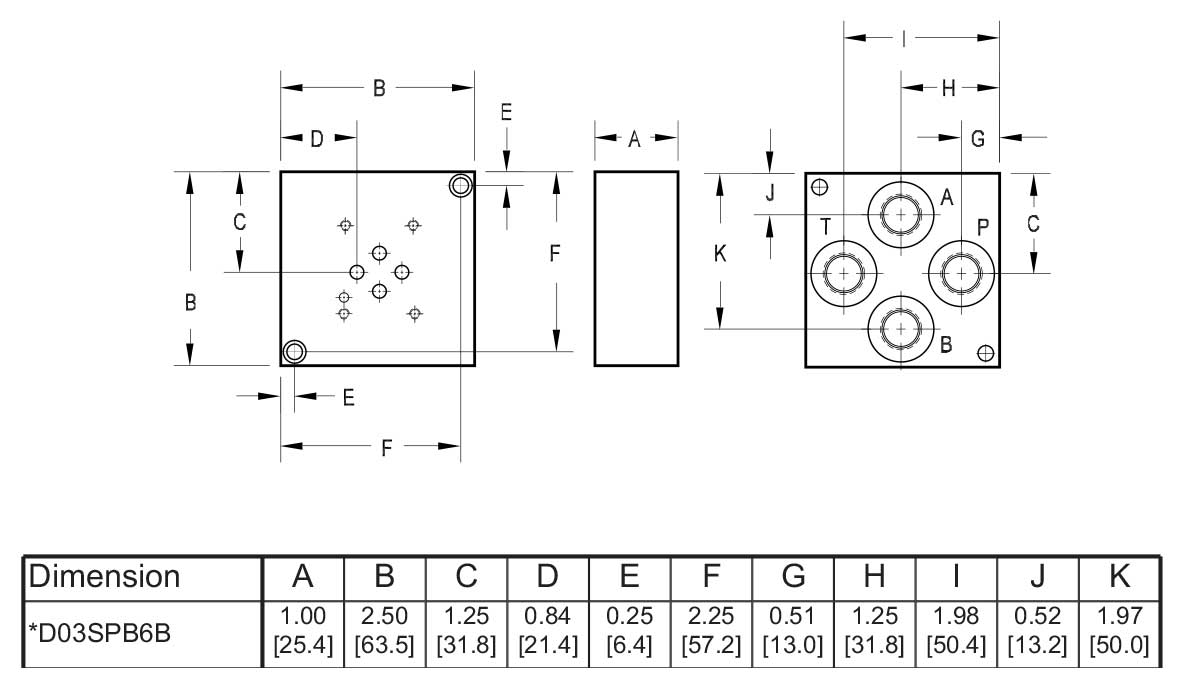

Technische Daten

• Typ: CETOP-3-Grundplatte, 1-fach
• Art.-Nr.: HMGP6S38U
• Nenngröße: NG06 (CETOP 3)
• Ausführung: Stahl
• Anschlussposition: unten (P, T, A, B)
• Anschlüsse: G 3/8"
• Max. Betriebsdruck: 300 bar
• Max. Fördervolumen: 40 l/min

Abgrenzung zur Aluminiumvariante: Die Aluminiumausführung (HMGP6A38U) ist leichter und korrosionsbeständiger, jedoch auf max. 250 bar begrenzt. Für höhere Systemdrücke oder erhöhte mechanische Anforderungen ist die Stahlausführung die richtige Wahl. Mehrfach-Grundplatten (2-fach, 3-fach, 6-fach) sowie Ausführungen mit integriertem DBV sind ebenfalls im Sortiment verfügbar.
