Controles de posicionamiento

Los controladores de posicionamiento para sistemas hidráulicos permiten un control de alta precisión de cilindros y motores hidráulicos y son esenciales para tareas de
automatización exigentes. Mediante la interacción entre válvulas, sensores y control inteligente, logran posiciones exactas, perfiles de movimiento dinámicos
y una repetibilidad fiable – incluso bajo cargas elevadas. Más información...

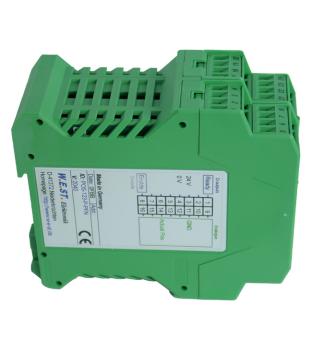

Controladores de posicionamiento - POS-123-P-PFN
Control de posicionamiento POS-123-P-PFN

• Unidad de posicionamiento digital
• Placa de circuito en carcasa IP-65
• Etapa de potencia integrada hasta 2,6 A
• Señal de retroalimentación analógica (0... 10 V / 4... 20 mA)
• Control mediante interfaz Profinet
• Interfaz de sensor analógica escalable
• Unidades físicas reales como mm o mm/s
• Generador de perfil interno para velocidad constante
• Definición de perfil individual ajustando aceleraciones, velocidades y desaceleraciones
• Control avanzado con regulador PT1
• Diagnóstico de fallos y comprobación de funciones avanzadas
• Configuración simplificada con software WPC-300
1.564,88 EUR
1.337,50 EUR excl. IVA 17% .
incl. IVA 17%. excl. envío
1.337,50 EUR excl. IVA 17% .

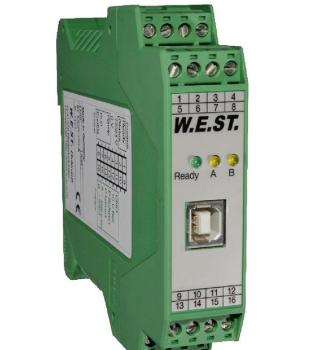

Controladores de posicionamiento - POS-123-P
Control de posicionamiento POS-123-P
• Unidad de posicionamiento digital
• Placa de circuito en carcasa IP-65
• Etapa de potencia integrada hasta 2,6 A
• Señales de entrada analógicas (0... 10 V / 4... 20 mA)
• Salidas adicionales (0... 10 V / 4... 20 mA)
• Configuración de posición y velocidad analógicas
• Sensores de desplazamiento analógicos
• Escalado del sensor simple e intuitivo
• Opcional: asistente de inicio rápido para configuración rápida y sencilla
• Datos de movimiento en mm o mm/s
• Definición interna de perfil ajustando aceleraciones, velocidades y desaceleraciones
• Principio de frenado dependiente del recorrido para tiempos de ciclo más cortos
• Generador de perfil NC para velocidad constante
• Control avanzado con regulador PT1, compensación de deriva y posicionamiento fino
• Uso óptimo con válvulas proporcionales solapadas y válvulas reguladoras de corte cero
• Diagnóstico de fallos y comprobación de funciones avanzadas
• Configuración simplificada con software WPC-300
1.306,60 EUR
1.116,75 EUR excl. IVA 17% .
incl. IVA 17%. excl. envío
1.116,75 EUR excl. IVA 17% .
1 bis 2 (von insgesamt 2)







Su diseño robusto, la alta densidad de potencia y la excelente capacidad de regulación hacen que los ejes de posicionamiento hidráulicos sean ideales para prensas, máquinas herramienta, bancos de pruebas o aplicaciones móviles. Al mismo tiempo destacan por su larga vida útil, alta resistencia a sobrecarga y gran flexibilidad de adaptación a muy diversas condiciones ambientales. En la tienda Hydromot encontrará módulos de posicionamiento y componentes adecuados para un control de ejes preciso, eficiente y duradero en sistemas industriales y móviles.


FAQ: Controles de posicionamiento en hidráulica

¿Qué son exactamente los controles de posicionamiento digitales en hidráulica y qué ventajas ofrecen?

Los controles de posicionamiento digitales regulan la posición exacta de cilindros o actuadores hidráulicos con alta precisión.

  • Ventajas hidráulicas: Alta densidad de potencia, dinámica rápida
  • Ventajas electrónicas: Medición y control digital de la posición
  • Aumento de la seguridad del proceso, de la eficiencia y de la repetibilidad
  • Combina la robustez de la hidráulica con la precisión de la digitalización

¿Cómo funcionan técnicamente estas unidades de posicionamiento digitales, especialmente en cuanto a sensores y regulación?

El control se basa en una medición continua de la posición y en un lazo de regulación cerrado:

  • Sensor de posición: Sensores magnetoestrictivos o capacitivos
  • Regulación: Comparación entre valor de consigna y valor real para accionar la válvula
  • Reguladores utilizados: reguladores PID o P, en parte reguladores PT1 con compensación de deriva
  • Posicionamiento fino para requisitos de alta precisión

¿Dónde se utilizan los controles de posicionamiento digitales?

Áreas de aplicación en automatización y tecnología de precisión:

  • Ingeniería mecánica & robótica (p. ej. ejes de robots)
  • Prensas & líneas de producción
  • Bancos de pruebas hidráulicos
  • Tecnología de automoción y vehículos industriales
  • Tecnología médica (actuadores de precisión)

¿Qué ventajas principales ofrecen estos sistemas para el proceso industrial?

La hidráulica digital permite una precisión óptima con fuerzas elevadas:

  • Alta precisión gracias al feedback digital
  • Compensación de deriva para un funcionamiento estable
  • Respuestas rápidas gracias a la dinámica hidráulica
  • Integración sencilla en SPS/sistemas de automatización
  • Menos rechazos & mayor seguridad de proceso

¿De qué materiales están hechos los controles de posicionamiento y cómo están dimensionados?

El diseño está concebido para una alta capacidad de carga:

  • Componentes electrónicos: De plásticos reforzados con fibra de vidrio
  • Sensores: Miniaturizados para cilindros compactos & aplicaciones especiales
  • Dimensionamiento adaptado al espacio de montaje & a los requisitos de fuerza

¿Qué debe tenerse en cuenta al seleccionar y mantener controles de posicionamiento digitales?

Factores decisivos para la selección y la vida útil:

  • Dimensionamiento: Precisión, presión de servicio, dinámica del eje, tamaño del cilindro
  • Compatibilidad: Verificar la conexión a la SPS y la tecnología de sensores
  • Mantenimiento: Comprobación de sensores, revisión de la electrónica, comprobaciones de estanqueidad
  • Vida útil: Dependiente de la calidad & de las condiciones ambientales

¿Qué características específicas presentan las unidades de posicionamiento digitales POS-123-P-PFN y POS-123-P?

Características comunes de ambos modelos:

  • Carcasa IP65 & etapa de potencia integrada de hasta 2,6 A
  • Valores de consigna en mm & mm/s
  • Diagnóstico de errores & parametrización digital (software WPC-300)

POS-123-P-PFN:

  • Control mediante interfaz Profinet
  • Feedback analógico (0…10 V / 4…20 mA)
  • Generador de perfiles interno para velocidad constante

POS-123-P:

  • Sensores de posición analógicos
  • Salidas analógicas adicionales
  • Frenado en función de la posición para tiempos de carrera mínimos
