Serie P

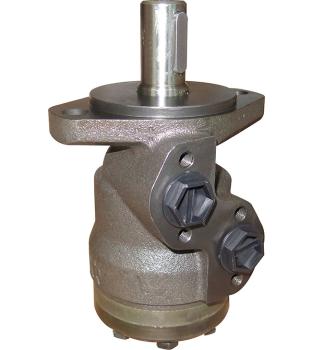

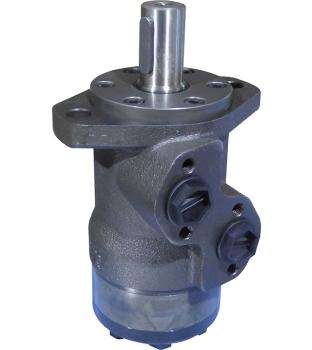

Los motores hidráulicos CMP ofrecen un rendimiento fiable y una alta eficiencia para aplicaciones de media y baja potencia en la industria y la ingeniería mecánica. Con un diseño robusto de Gerotor con válvula de carrete, construcción compacta y una amplia gama de opciones de bridas, ejes y conexiones, pueden integrarse de forma flexible en diversos sistemas. Más información...
1 bis 16 (von insgesamt 544)
Ideales para transportadores, maquinaria agrícola, maquinaria textil y equipos de la industria alimentaria, destacan por su larga vida útil y configuraciones personalizables.
Serie CMP Motores Hidráulicos - Preguntas Frecuentes
¿Cuáles son las principales características y especificaciones de los motores hidráulicos CMP?
Los motores hidráulicos CMP son motores Gerotor con válvula de carrete para aplicaciones de media a ligera, con las siguientes características:
- Cilindrada: de 49,5 cm³/rev a 396 cm³/rev
- Velocidad máx.: hasta 1100 rpm (CMP 100)
- Velocidad mín.: desde 5 rpm (según modelo)
- Par máx.: 12,6 daNm (continuo) hasta 52,0 daNm (pico)
- Potencia de salida máx.: 40,0 kW
- Rango de temperatura: -40 a 140 °C
- Viscosidad óptima: 20–75 mm²/s
- Filtración recomendada: ISO 20/16 (mín. 25 µm)
¿En qué aplicaciones típicas se utilizan los motores hidráulicos CMP?
Los motores hidráulicos CMP son versátiles y se utilizan en:
- Transportadores
- Mecanismos de alimentación para robots y manipuladores
- Máquinas-herramienta para mecanizado de metales
- Máquinas textiles
- Maquinaria agrícola
- Industria alimentaria
- Cortacéspedes
¿Qué tipos de ejes están disponibles para los motores CMP y cuáles son sus límites de par?
- Eje C (Ø25 mm liso): Chaveta A8x7x32 DIN 6885 – máx. 34 daNm
- Eje CO (Ø1" liso): Chaveta ¼"x¼"x1¼" BS46 – máx. 34 daNm
- Eje SH (estriado, SAE 6B): BS 2059 – máx. 40 daNm
Estas variantes permiten la adaptación a diferentes requisitos mecánicos.
¿Cuáles son los requisitos de fluido y las recomendaciones de funcionamiento?
- Aceite mineral tipo HM (ISO 6743/4) o HLP (DIN 51524)
- Viscosidad óptima: 20–75 mm²/s
- Viscosidad mínima: 13 mm²/s a 50 °C
- Temperatura máxima de servicio: 82 °C
- Filtración: ISO 20/16 (mín. 25 µm)
- Para fluidos sintéticos: consultar al fabricante para juntas alternativas
¿Qué significan “Funcionamiento continuo”, “Funcionamiento intermitente” y “Carga de pico”?
- Continuo: Funcionamiento sin interrupción
- Intermitente: Máx. 10% por minuto, velocidad y caída de presión no simultáneas
- Pico: Máx. 1% por minuto, valores máximos de corta duración
Estos datos son importantes para una correcta dimensionamiento y una larga vida útil del motor.
¿Qué tipos de conexiones y dimensiones son típicos?
- Montaje con brida y conexiones laterales
- Conexiones principales: G 1/2 (profundidad 16 mm)
- Conexión de drenaje: G 1/4 (profundidad 12 mm)
- Brida de centrado: Ø82,5 mm
- Longitud Lmax: 135,5 mm (CMP 50) hasta 182,0 mm (CMP 400)
¿Cómo se calcula la carga radial admisible en el eje?
La carga radial admisible depende de la velocidad (n, rpm) y de la distancia L. Fórmula:
Prad = 800 / (n / 15000 + (L / 95)) × x (x según valores de diagramas)
Límites:
- Máx. 150 daN (continuo)
- Máx. 200 daN (intermitente)
No se deben superar los límites de los diagramas para evitar daños en el eje y los sellos.
