Colectores para válvulas solenoides
Descubra nuestras placas base hidráulicas NG06 y NG10 (CETOP 3 / CETOP 5) para el montaje modular de válvulas direccionales y solenoides según la norma UNI ISO 4401.
Elija entre placas de acero robustas para presiones de servicio elevadas de hasta 345 bar (NG10) o placas de aluminio ligeras de hasta 250 bar, ideales para
instalaciones industriales, ingeniería mecánica y maquinaria de construcción. Más información...
1 bis 16 (von insgesamt 18)
Según el caudal requerido, el modelo NG06 cubre hasta 40 l/min y el NG10 hasta 100 l/min; disponibles como placas base simples o múltiples (de 1 a 6 estaciones) para montaje en paralelo. Las opciones como la válvula limitadora de presión (DBV) integrada y las versiones NG06 de aluminio con válvula de asiento 2/2 para circulación sin presión aumentan la seguridad y la eficiencia. Los tamaños de conexión estandarizados (por ejemplo, A & B: 3/8" para NG06, 1/2" para NG10) y las conexiones laterales o inferiores garantizan la máxima compatibilidad.
Preguntas frecuentes (FAQ): Placas base hidráulicas NG06 y NG10
¿Qué son las placas base hidráulicas NG06 y NG10?
Las placas base hidráulicas NG06 y NG10 son placas de conexión estandarizadas que sirven como soporte y base de conexión para el montaje de válvulas magnéticas y direccionales en sistemas hidráulicos. Proporcionan la conexión mecánica e hidráulica entre las válvulas y las tuberías o mangueras. Estas placas base cumplen con las normas CETOP 3 (NG06) y CETOP 5 (NG10).
¿Cuál es la principal diferencia entre los tamaños nominales NG06 y NG10?
Los tamaños nominales difieren en sus dimensiones, patrón de orificios y capacidad de rendimiento:
- NG06 (CETOP 3): Para sistemas pequeños o medianos, diseñado para un caudal máximo de aprox. 40 l/min

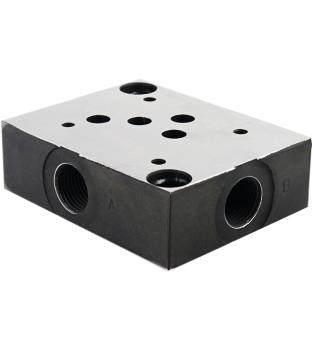

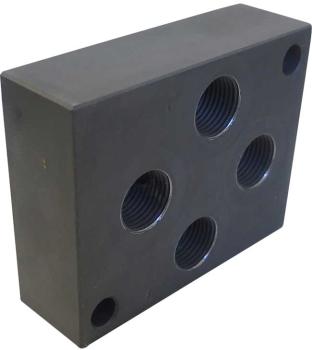

- NG10 (CETOP 5): Para sistemas más grandes y de mayor rendimiento, con un caudal máximo de hasta 100 l/min
¿Cómo influye el material (acero vs. aluminio) en el rendimiento?
La elección del material influye directamente en la presión de trabajo permitida y en la durabilidad:

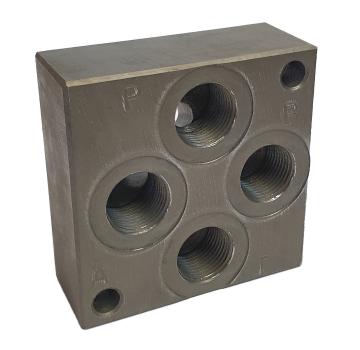

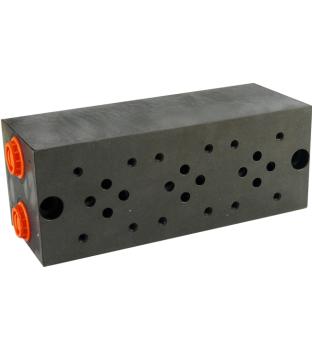

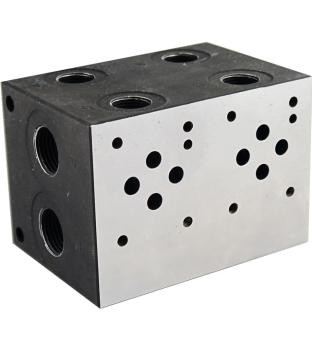

- Placas base de acero fundido: Para aplicaciones de alta presión hasta 350 bar (por ejemplo, NG10 hasta 345 bar); protección anticorrosiva adicional mediante pavonado

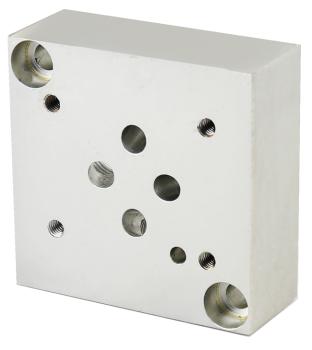

- Placas base de aluminio: Para aplicaciones más ligeras hasta aprox. 210–250 bar
El acero ofrece mayor resistencia, mientras que el aluminio destaca por su ligereza y facilidad de manejo.
¿Qué tipos y posiciones de conexiones son comunes?
Los tamaños de conexión están normalizados y dependen del tamaño nominal:
- NG06 (CETOP 3): Conexiones A y B generalmente 3/8''
- NG10 (CETOP 5): Conexiones A y B normalmente 1/2''
Según la situación de instalación, las conexiones pueden estar ubicadas en el lateral o en la parte inferior (trasera).
¿Se pueden utilizar las placas base para configuraciones modulares con varias válvulas?

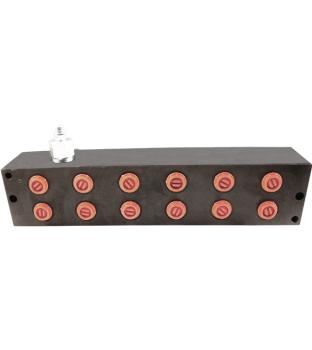

Sí. Las placas base son ideales para la construcción modular de sistemas hidráulicos. La gama de Hydromot incluye placas simples y múltiples, por ejemplo, para el montaje en paralelo de 1 a 6 válvulas solenoides. Estas versiones multietapa permiten configuraciones de sistemas flexibles y ampliables.
¿Qué funciones adicionales pueden integrarse en las placas base?
Algunas placas base ofrecen funciones adicionales para optimizar el sistema:

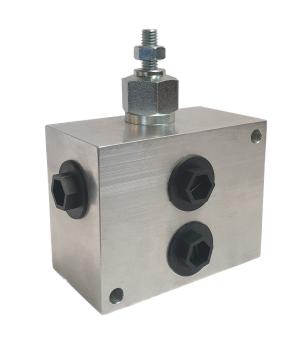

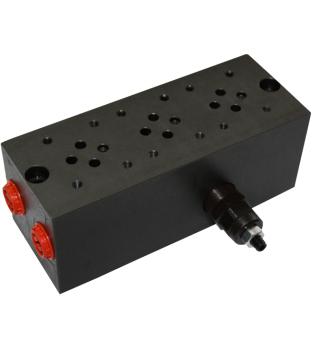

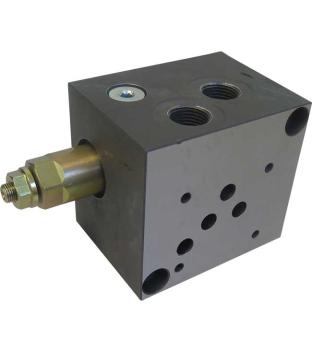

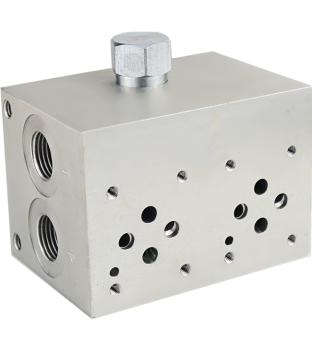

- Válvula limitadora de presión (DBV) integrada: Protege el sistema contra sobrepresión

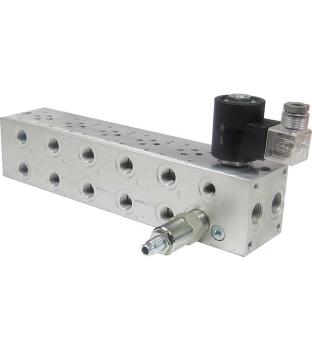

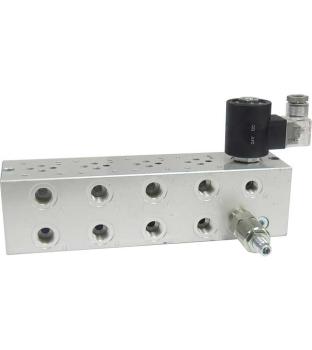

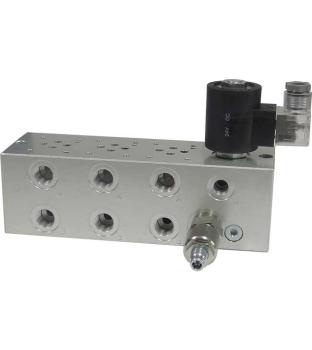

- Válvula de asiento 2/2 para circulación sin presión (en determinadas placas múltiples NG06 de aluminio, p. ej. de 3 a 5 estaciones)

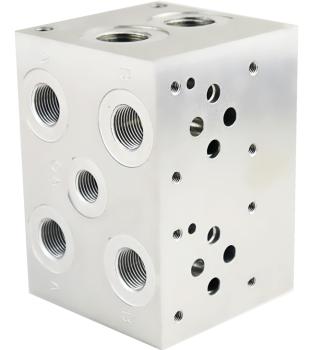

- Conexiones para manómetros para el control de la presión
Estas opciones adicionales mejoran significativamente la seguridad y la funcionalidad del sistema hidráulico.
