Pompe a pistoni assiali a cilindrata fissa

Le pompe a pistoni assiali a cilindrata fissa sono versatili e utilizzabili in vari settori:

• Macchine agricole: Trattori, mietitrebbiatrici, macchine per la raccolta
• Macchine movimento terra e minerarie: Escavatori, pale caricatrici, veicoli minerari
• Tecnologia forestale: Harvester, portanti, macchine per il taglio del legno
• Impianti industriali: Macchine di produzione, presse
• Trasmissioni idrauliche: Sistemi di trazione per varie macchine
• Azionamenti ventilatori: Sistemi di raffreddamento, impianti di ventilazione
• Sistemi di vibrazione: Macchine compattanti, vibratori
• Veicoli speciali: Veicoli municipali, macchine speciali

Grazie alla loro cilindrata costante, sono particolarmente adatte per applicazioni con fabbisogno di olio permanentemente uniforme, ad esempio per l'azionamento di cilindri idraulici.

Queste pompe compatte offrono diversi vantaggi decisivi:

• Alta densità di potenza: Prestazioni massime in design compatto
• Portata uniforme: Volume di mandata costante e prevedibile
• Alta affidabilità operativa: Funzionamento affidabile anche in condizioni difficili
• Lunga durata: Costruzione robusta e materiali di alta qualità
• Cilindrata costante: Volume di mandata stabile e prevedibile
• Versatilità: Ideale per applicazioni mobili e stazionarie

Particolarmente adatte per il funzionamento affidabile di cilindri idraulici in varie applicazioni.

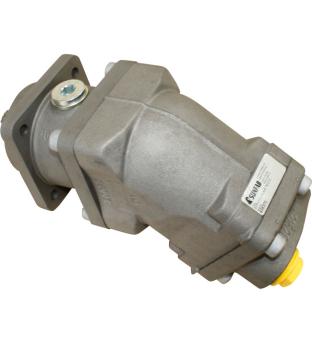

La serie Sunfab SCP-ISO comprende pompe a pistoni assiali con cilindrata costante da 12–130 cm³/giro e una pressione di esercizio massima di 40 MPa. Le caratteristiche particolari sono:

• Cuscinetti a rulli conici doppi: Progettati per carichi assiali elevati
• Drenaggio esterno: Ritorno olio ottimale
• Senso di rotazione: A scelta, rotazione sinistra o destra
• Velocità elevate: Con portata uniforme
• Bassa rumorosità: Per un funzionamento più silenzioso
• Sistemi di tenuta durevoli: Ad esempio, tenute albero doppie
• Materiali di alta qualità: Produzione controllata per massima qualità

Le pompe SCP-ISO sono una soluzione ideale per sistemi dove è richiesta una pressione e portata costanti per alimentare cilindri o altri attuatori idraulici.

A seconda dell'applicazione e della temperatura dell'olio di perdita, sono disponibili le seguenti varianti di tenuta:

• N (Nitrile): Tenuta standard per temperature fino a max. 75°C
• H (Nitrile, versione alta pressione): Tenuta rinforzata per pressioni più elevate, max. 75°C
• V (Viton, resistente alle alte temperature): Per alte temperature fino a max. 90°C – purché la pressione dell'alloggiamento corrisponda alla pressione esterna sulla tenuta

La scelta della tenuta dipende dalle condizioni operative specifiche della vostra applicazione.

Per un funzionamento senza problemi, bisogna osservare i seguenti punti:

Installazione e messa in servizio:

• Precarica: La pompa deve essere riempita con olio idraulico prima dell'avvio
• Funzionamento di rodaggio: Far funzionare almeno 10–15 minuti a basso carico (ad es. 1000 giri/min a 500 PSI)
• Qualità dell'olio: Utilizzare oli idraulici HLP o HM con filtrazione di almeno ISO 18/16/13 e mantenere il campo di viscosità raccomandato.

Installazione tubazioni:

• Collegamento di perdita: Deve essere posto sopra la pompa
• Ritorno al serbatoio: La tubazione di ritorno deve terminare almeno 200 mm sotto il livello minimo dell'olio nel serbatoio

Sicurezza e funzionamento:

• Temperatura: Le tubazioni di pressione e l'alloggiamento della pompa possono diventare caldi – rispettare le distanze di sicurezza
• Viscosità: Il fluido idraulico deve essere nel campo di viscosità raccomandato

Per prestazioni ottimali e lunga durata, sono adatti i seguenti fluidi idraulici:

• Oli minerali: Oli idraulici standard secondo DIN 51524 (HLP)
• Campo di viscosità: Secondo la documentazione e i diagrammi M+S
• Campi di temperatura: A seconda del design delle tenute selezionate
• Fluidi speciali: Possibili dopo consultazione (ad es. oli biodegradabili)

I diagrammi di viscosità esatti si trovano nella documentazione M+S per il dimensionamento ottimale.

Le pompe a pistoni assiali M+S Hydraulic a cilindrata costante si differenziano in diversi punti:

Pompe a pistoni assiali a cilindrata costante (M+S/Sunfab):

• Volume di mandata fisso: Portata uniforme a velocità costante
• Costruzione più semplice: Meno parti mobili, maggiore affidabilità
• Efficienza economica: Acquisizione e manutenzione più convenienti
• Costruzione compatta: Installazione salvaspazio

Pompe a pistoni assiali variabili:

• Volume di mandata regolabile per adattamento secondo necessità
• Tecnologia di controllo più complessa necessaria
• Maggiore efficienza energetica con carichi fluttuanti

Misure di manutenzione regolari sono importanti per la massima durata:

Controlli regolari:

• Livello e qualità olio: Verifica regolare
• Ritorno olio di perdita: Controllo del corretto funzionamento
• Temperature di esercizio: Monitoraggio dei valori di temperatura
• Sviluppo di rumore: Riconoscere precocemente rumori insoliti

Manutenzione preventiva:

• Cambio filtro: Secondo le specifiche del produttore
• Cambio olio: Secondo le ore di funzionamento e lo stato dell'olio
• Controllo tenute: Ispezione regolare delle tenute albero

La selezione della cilindrata corretta (12–130 cm³/giro) dipende da diversi fattori:

• Portata richiesta: Q = V × n (cilindrata × velocità)
• Velocità di azionamento disponibile: Velocità motore o riduttore
• Pressione del sistema: Deve essere nel campo di esercizio della pompa
• Tipo di applicazione: Funzionamento continuo o intermittente
• Disponibilità di spazio: Cilindrata maggiore significa dimensioni maggiori
• Efficienza: Punto di funzionamento ottimale per la migliore efficienza

Saremo lieti di supportarvi nel calcolo e nella selezione della pompa ottimale per la vostra applicazione.
