Supporti con cuscinetti per pompe

I supporti con cuscinetti sono cuscinetti speciali montati sull’albero di trasmissione delle pompe idrauliche, in particolare delle pompe ad ingranaggi. Assorbono forze di taglio esterne nonché carichi assiali e radiali generati da azionamenti come cinghie trapezoidali o catene. In questo modo alleggeriscono i cuscinetti interni della pompa, prolungano la durata di vita e riducono i guasti dovuti a danneggiamenti dei cuscinetti.

I supporti con cuscinetti sono realizzati con materiali robusti in grado di resistere a carichi elevati. Caratteristiche tipiche:

• Cuscinetti: Acciaio di alta qualità o leghe speciali, spesso integrati con elementi in plastica o gomma per lo smorzamento.
• Corpo: Generalmente in acciaio fuso o alluminio.
• Pignoni e alberi: Realizzati in acciaio temprato.

Dimensioni costruttive disponibili:

• Gruppo 2 (BG2)
• Gruppo 3 (BG3)

Si differenziano per diametri degli alberi (ad es. cilindrico 18h7, Ø24 mm con linguetta, conico 1:8), centraggi (36,5 mm, 72 mm, 50,75 mm) e tipi di flange (ad es. flangia rettangolare).

I supporti con cuscinetti vengono impiegati nei sistemi idraulici, in particolare quando le pompe sono azionate da cinghie o catene. Applicazioni tipiche:

• Per macchinari e sistemi con carichi elevati.
• Veicoli commerciali: Ad es. sponde di carico o sistemi di sollevamento idraulici.
• Macchine agricole e forestali: Per attrezzature e macchinari in condizioni gravose.

Vantaggi dei supporti con cuscinetti:

• Protezione dei cuscinetti principali: Assorbimento delle forze dannose.
• Durata maggiore: Affidabilità notevolmente aumentata della pompa.
• Minore manutenzione: Minore usura grazie al minor carico.
• Flessibilità di progettazione: Possibilità di utilizzo con azionamenti a cinghia o catena.

Il montaggio avviene sull’albero della pompa, di solito tramite una linguetta e un alloggiamento cilindrico. Punti importanti:

• Adattamento preciso del diametro dell’albero, del centraggio e del tipo di flangia.
• Allineamento corretto per evitare carichi non uniformi.
• Eventuale montaggio di pignoni e adattamenti elettromeccanici.

I supporti con cuscinetti richiedono poca manutenzione, tuttavia è necessario effettuare controlli regolari:

• Controllo del gioco e dei rumori anomali.
• Lubrificazione se necessaria, a seconda del tipo di cuscinetto.
• Sostituzione tempestiva in caso di usura.

Durata e affidabilità dipendono fortemente dal carico, dalle condizioni operative e da un montaggio corretto.

Esempi di modelli comuni:

• Gruppo 2 (BG2): Albero conico 1:8 o albero cilindrico 18h7, centraggio 36,5 mm o 72 mm, per pompe con flangia rettangolare (pignone richiesto).

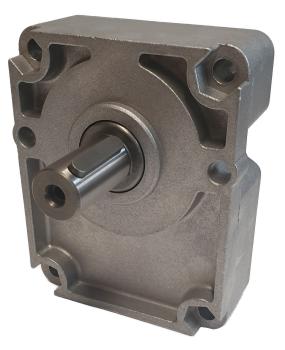

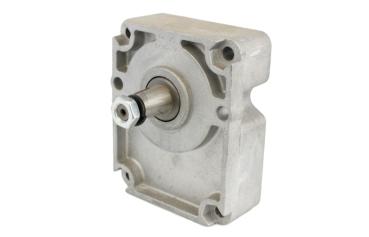

• Gruppo 3 (BG3): Albero conico 1:8 o albero cilindrico Ø24 mm con linguetta, centraggio 50,75 mm, anch’esso per flange rettangolari (pignone richiesto).

Criteri di selezione importanti:

• Dimensioni dell’albero e della flangia: Devono corrispondere esattamente alla pompa.
• Livello di carico: Devono essere considerati i carichi massimi.
• Tipo di azionamento: Cinghia, catena o altro.
• Ambiente operativo: Temperatura, polvere e umidità influenzano la scelta dei materiali.
