Serie S
I motori idraulici MS si distinguono per la loro robusta costruzione con valvola a disco e Gerotor, offrendo la massima affidabilità per applicazioni industriali e mobili da medio a gravoso impiego. Con un’ampia gamma di opzioni di flange, connessioni e alberi, e con coppie fino a 99 daNm, possono essere configurati in modo ottimale per nastri trasportatori, macchine edili, applicazioni minerarie o agricole. Scopri di più...
177 bis 192 (von insgesamt 452)
La loro struttura durevole con cuscinetti a rulli conici garantisce un’elevata capacità di carico e la massima efficienza anche in condizioni operative impegnative.
Serie MS Motori idraulici – Domande frequenti
Per quali applicazioni sono principalmente progettati i motori idraulici della serie MS?
I motori idraulici della serie MS sono estremamente versatili e vengono generalmente utilizzati nei seguenti settori:
- Impianti di trasporto
- Macchine per la lavorazione dei metalli
- Macchine per la costruzione stradale
- Macchine minerarie
- Industria alimentare
- Macchine agricole
- Veicoli speciali
La loro struttura robusta e l’elevata potenza li rendono ideali per applicazioni gravose.
Quali tipi di motori idraulici della serie MS sono disponibili e quali caratteristiche speciali offrono?
- MS(F): Motore standard con montaggio a flangia

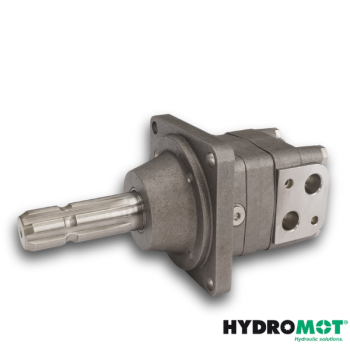

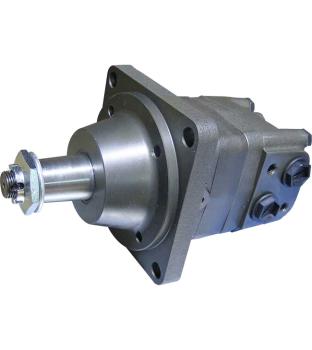

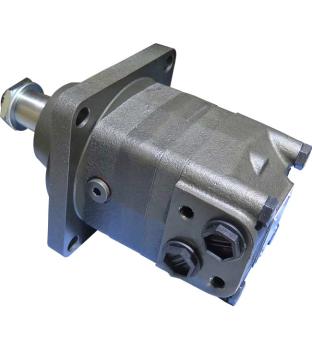

- MSW: Motore mozzo ruota
- MSS: Motore corto
- MSV: Motore molto corto
- MSQ: Flangia di montaggio quadrata
- MSB: Motore con freno a tamburo
Opzioni aggiuntive: attacco contagiri, porte laterali/posteriori, vari tipi di albero (dritto, scanalato, conico), attacchi SAE, metrici e BSPP.
Quali condizioni operative e requisiti del fluido devono essere rispettati?
- Olio idraulico: HLP (DIN 51524) o HM (ISO 6743/4), qualità premium, antiusura
- Intervallo di temperatura: -40 °C a 140 °C
- Viscosità ottimale: 20–75 mm²/s (98–347 SUS)
- Viscosità minima: 13 mm²/s (70 SUS) a 50 °C
- Temperatura massima del sistema: 82 °C (180 °F)
- Filtrazione: ISO 20/16, nominale 25 μm o migliore
- Rodaggio: 10–15 min a carico/velocità moderati prima del pieno carico
- Intermittente: max. 10% al minuto, picco max. 1% al minuto
Qual è la pressione ammissibile della tenuta albero e la massima pressione di ritorno senza linea di drenaggio?
- Pressione massima tenuta albero: 85 bar (continuo), 99 bar (intermittente)
- Pressione di ritorno massima senza linea di drenaggio: non deve essere superata
- Instradare la linea di drenaggio in modo che l’olio possa fluire liberamente verso il serbatoio
Quali tipi di prolunghe dell’albero e limiti di coppia sono disponibili?
- SL: Ø32 mm, dritto, 77 daNm
- K: Conico 1:10, 95 daNm
- SH: Albero PDF DIN 9611, 77 daNm
- CO: Ø1¼" dritto, 77 daNm
- SA: Ø1¼" scanalato 14 denti, 95 daNm
- SA-T: 7/8"-13 scanalato, 20 daNm
Come influenzano i carichi radiali e assiali sull’albero la durata?
L’albero di uscita è supportato da cuscinetti a rulli conici per sostenere carichi radiali/assiali elevati.
- Carico radiale ammissibile: dipende dalla distanza tra il punto di carico e la flangia
- Il superamento dei valori riduce significativamente la durata
Come funziona il freno a tamburo sul motore MSB?
Il freno a tamburo è azionato meccanicamente tramite una leva del freno:
- Ruotare la leva del freno → le ganasce premono contro il tamburo
- Rilasciare → le molle retraggono le ganasce
- Regolazione angolare minima: 10° (regolabile tramite smontaggio)
- Direzione di azionamento selezionabile
- Collegamento a stanga: corsa minima di 25 mm tra posizione neutra e massima
