Raccordi per tubi

Testa di tenuta JIC, cono da 74° con dado per raccordo, filettatura UN-/UNF

A: 1/2"-20 UNF

L1: 41,0 mm

DN6 / Size 4 / 1/4"

Testa di tenuta JIC, cono da 74° con dado di raccordo, curvatura 45°. UN-/UNF

A: 1/2"-20 UNF

X: 39,0 mm

L1: 65,5 mm

H: 13,0 mm (+/- 2,5 mm)

SW: 17

DN6 / Size 4 / 1/4"

Testa di tenuta JIC, cono da 74° con dado di raccordo, curvatura 90°.;. UN-/UNF

A: 1/2"-20 UNF

X: 23,0 mm

L1: 49,5 mm

H: 26,0 mm (+/- 2,5 mm)

SW: 17

DN6 / Size 4 / 1/4"

Cono di tenuta con O-Ring secondo DIN 3865 (adatto per raccordi con 24° secondo DIN 3901 e 3902), dado di serraggio, serie leggera

A: M16x1,5

R: 10L

X: 22,3 mm

L1: 52,5 mm

SW: 19

DN6 / Size 4 / 1/4"

Cono di tenuta 45° con O-Ring secondo DIN 3865 (adatto per raccordi con 24° secondo DIN 3901 e 3902), dado di serraggio, serie leggera

A: M16x1,5

R: 10L

X: 37,4 mm

L1: 67,4 mm

SW: 19

DN6 / Size 4 / 1/4"

Cono di tenuta 90° con O-Ring secondo DIN 3865 (adatto per raccordi con 24° secondo DIN 3901 e 3902), dado di serraggio, serie leggera

A: M16x1,5

R: 10L

X: 31,0 mm

L1: 61,0 mm

SW: 19

DN6 / Size 4 / 1/4"

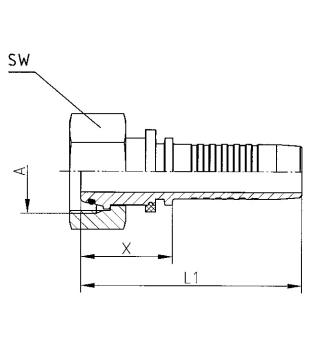

Cono di tenuta con O-Ring secondo DIN 3865 (adatto per raccordi con 24° secondo DIN 3901 e 3902), dado di serraggio, serie pesante

A: M18x1,5

R: 10S

X: 25,8 mm

L1: 55,5 mm

SW: 22

DN6 / Size 4 / 1/4"

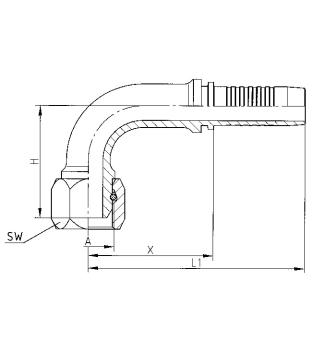

Cono di tenuta 90° con O-Ring secondo DIN 3865 (adatto per raccordi con 24° secondo DIN 3901 e 3902), dado di serraggio, serie pesante

A: M18x1,5

R: 10S

X: 31,0 mm

L1: 61,0 mm

SW: 22

DN6 / Size 4 / 1/4"
