Comment déterminer la dimension de sertissage pour sertir un flexible hydraulique ? Dès maintenant en ligne, vous trouverez notre dernière vidéo YouTube sur le thème “Pressage de tuyaux hydrauliques” sous https://buff.ly/3iI548W.

Dans cette vidéo, nous vous montrons ce qu’il en est de la mesure de compression lors du pressage d’un flexible hydraulique. La cote de compression dépend du flexible hydraulique utilisé et des raccords du flexible hydraulique.

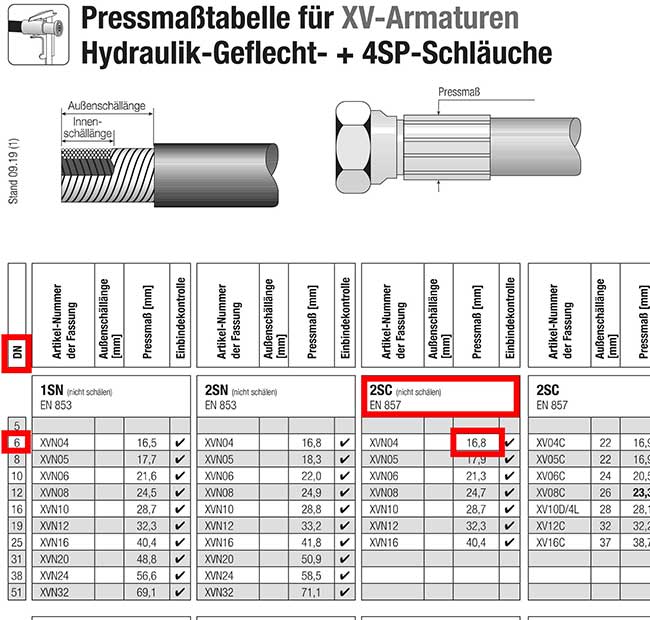

Dans cet exemple, nous utilisons un tuyau 2SC, taille DN6. La cote de sertissage de ce tuyau est de 16,8 mm, nous utilisons donc pour la presse à tuyau hydraulique le jeu de mors immédiatement inférieur de taille 16 et réglons la cote de sertissage avec la vis micrométrique sur 0,8 mm supplémentaire, de sorte que nous obtenons une cote de sertissage de 16,8 mm.

Détermination de la cote de compression d'un flexible hydraulique

Les tuyaux hydrauliques sont des composants essentiels dans les systèmes hydrauliques, car ils permettent le passage du fluide et garantissent le bon fonctionnement du système. La cote de sertissage d’un flexible hydraulique fait référence à la bonne connexion et au sertissage du flexible avec les raccords correspondants, afin de garantir des performances fiables et sûres.

Définition de la cote de pressage

La cote de sertissage d’un flexible hydraulique se réfère au sertissage correct du flexible avec les raccords appropriés afin d’établir une connexion sûre. Il est important d’utiliser la bonne mesure de compression pour éviter les fuites et les dommages au tuyau.

Pourquoi la dimension de la presse est-elle importante ?

La cote de compression est importante pour garantir une connexion sûre et fiable entre le flexible hydraulique et les raccords. Si la cote de pressage n’est pas correcte, les raccords risquent de ne pas être étanches, ce qui peut entraîner une perte de puissance, voire de graves dommages dans le système hydraulique.

Comment mesure-t-on la dimension de la presse ?

La dimension de pressage d’un flexible hydraulique est déterminée à l’aide d’une presse à flexible. Le presse-tuyau permet de presser avec précision le tuyau avec les raccords afin d’obtenir une connexion sûre. L’utilisation d’une presse à tuyau permet de mesurer et de régler avec précision la dimension de la presse afin de garantir des performances optimales du tuyau hydraulique.

Fonctionnement d'une presse à tuyau

Une presse à tuyau est un dispositif spécial conçu pour déterminer la dimension de sertissage des tuyaux hydrauliques et garantir un sertissage correct. La presse à tuyau se compose d’un dispositif de maintien du tuyau et d’une presse hydraulique qui comprime le tuyau avec les armatures.

Types de presses à tuyau

Il existe différents types de presses à tuyau, dont les presses à tuyau manuelles et les presses à tuyau automatiques. Les sertisseuses manuelles sont actionnées à la main et nécessitent une force physique pour comprimer le tuyau. Les sertisseuses automatiques, quant à elles, fonctionnent à l’électricité ou à l’hydraulique et offrent un meilleur rendement et une plus grande précision lors du sertissage.

Avantages de l'utilisation d'une presse à tuyau

L’utilisation d’une presse à tuyau présente plusieurs avantages. Tout d’abord, elle permet un sertissage précis du tuyau avec les raccords afin d’établir une connexion sûre. Deuxièmement, elle permet d’économiser du temps et de la main-d’œuvre par rapport au pressage manuel. Troisièmement, elle garantit une performance fiable et sûre du flexible hydraulique.

Processus de pressage avec une presse à tuyau manuelle

Si l’on utilise une presse à sertir manuelle, le processus de sertissage s’effectue en appuyant sur le levier ou les poignées de la presse à sertir. Cela nécessite une force physique pour comprimer le tuyau avec les raccords. Après le processus de pressage, la dimension de pressage est vérifiée afin de s’assurer qu’elle est conforme aux spécifications.

Vérification du sertissage à l'aide d'un mandrin de contrôle

Après le sertissage du tuyau hydraulique, la qualité de la connexion peut être contrôlée à l’aide d’un mandrin de contrôle. Le mandrin de contrôle est introduit dans le raccord et la pression dans le tuyau est augmentée. Si le raccord a été correctement pressé, il résiste à la pression et il n’y a pas de fuite. Toutefois, si des fuites apparaissent, il convient de vérifier à nouveau l’injection et de la corriger si nécessaire.

Quels problèmes peuvent survenir lors de l'injection ?

Connexions non étanches

L’un des problèmes les plus fréquents lors du sertissage des tuyaux hydrauliques est la présence de raccords non étanches. Des connexions non étanches peuvent entraîner des pertes de puissance, une pollution de l’environnement et des risques pour la sécurité. Il est important de vérifier soigneusement le pressage afin d’identifier les fuites et d’y remédier.

Reconnaître les pressages défectueux

Il est important de détecter et de corriger les sertissages défectueux, car ils peuvent nuire aux performances et à la sécurité du système hydraulique. Parmi les signes de sertissages défectueux, on trouve des fuites, des armatures desserrées ou une connexion peu sûre. Des inspections et des travaux de maintenance réguliers permettent de détecter à temps les pressages défectueux et d’y remédier.

Éviter les erreurs d'injection

Pour éviter les erreurs de pressage, il est important d’utiliser les bons outils, comme une presse à tuyau, et de surveiller attentivement la mesure de pressage. En outre, il est important de recevoir une formation et des instructions sur la manière correcte de presser et d’effectuer des inspections régulières pour s’assurer que les raccords sont correctement pressés.

Quand faut-il sertir à nouveau un tuyau hydraulique ?

Facteurs pertinents pour la réinjection

Il y a plusieurs facteurs pertinents à prendre en compte pour déterminer quand un flexible hydraulique doit être serti à nouveau. Il peut s’agir du vieillissement du tuyau, de dommages extérieurs, de fuites ou de problèmes de performance du système hydraulique. Si un ou plusieurs de ces facteurs apparaissent, il convient de vérifier le serrage du flexible hydraulique et de le resserrer si nécessaire.

Signes d'un pressage usé

Les signes d’un sertissage usé sont des fuites, des raccords desserrés ou une connexion incertaine entre le tuyau hydraulique et les raccords. Si ces signes apparaissent, il est important de vérifier le sertissage du tuyau et, si nécessaire, de le sertir à nouveau afin de garantir les performances et la sécurité du système hydraulique.

Entretien et maintenance des tuyaux hydrauliques

Pour garantir des performances fiables des flexibles hydrauliques, un entretien et une maintenance réguliers sont nécessaires. Cela comprend la vérification des sertissages, le remplacement des tuyaux usés ou endommagés et la réalisation d’inspections afin de détecter et de résoudre rapidement les problèmes éventuels. Un entretien et une maintenance appropriés permettent d’optimiser la durée de vie et les performances des flexibles hydrauliques.
