Moteurs à pistons axiaux - pour vitesses élevées

Fonctionnalité des moteurs à pistons axiaux

Les moteurs à pistons axiaux sont basés sur le principe de base d’une pompe à pistons axiaux. La principale caractéristique de ce type de moteur est la disposition parallèle des axes des pistons dans un tambour de cylindre autour de l’axe de rotation. Les pistons prennent appui sur un plan faisant un angle avec l’axe de rotation du tambour du cylindre, ce qui crée leur course. Il existe deux conceptions principales, le plateau cyclique et les moteurs à axe plié.

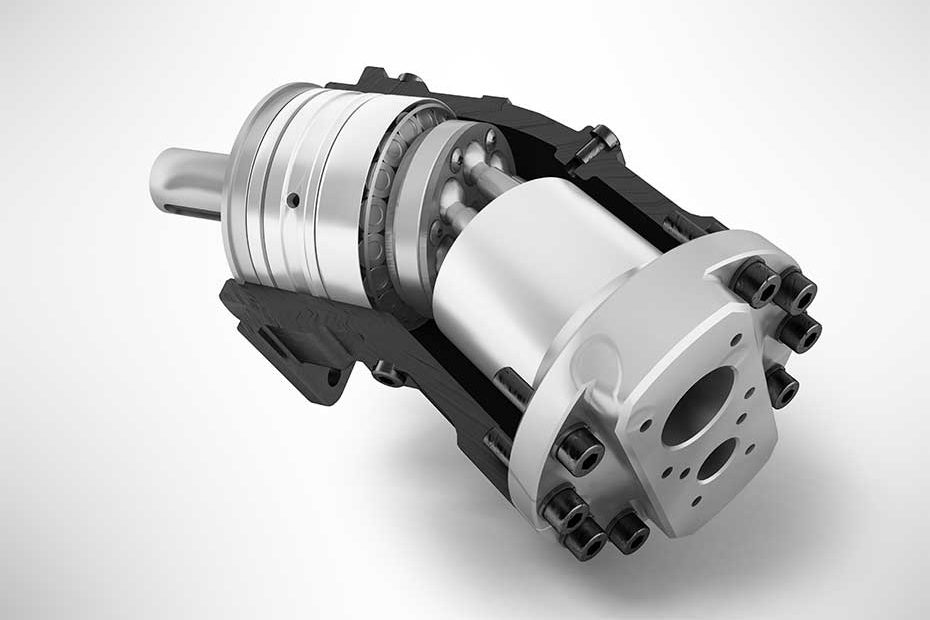

construction à axe plié

A “l’entrée” du tambour de piston, de l’huile sous pression est fournie au moteur. En conséquence, les pistons effectuent un mouvement de levage. Celui-ci est converti en un mouvement de rotation par le joint de piston sur la bride d’entraînement. Le cylindre est entraîné par les pistons et un couple de sortie est généré au niveau de l’arbre de sortie. L’huile hydraulique qui sort retourne dans le système hydraulique.

Comme il s’agit d’un moteur à pistons axiaux à cylindrée constante, l’angle de pivotement est spécifié et donc fixe. Dans le cas d’un moteur réglable, cet angle peut être ajusté dans certaines limites. La modification de l’angle de pivotement entraîne une course de piston différente et donc une cylindrée réglable. Dans le cas d’un moteur à pistons axiaux dans une conception à axe coudé, la vitesse de sortie est proportionnelle au volume de liquide entrant.

construction du plateau cyclique

Dans le cas des moteurs à pistons axiaux à plateau oscillant, les pistons de déplacement sont disposés axialement par rapport à l’arbre de sortie. Ils s’appuient sur un disque incliné.

Dans cette conception également, le fluide sous pression est introduit à l’entrée du tambour de piston. Les pistons effectuent un mouvement de levage et de rotation, emportant avec eux le cylindre, qui fait ensuite tourner l’arbre de sortie en raison de l’engrenage. Le fluide hydraulique est “expulsé” du côté basse pression et réinjecté dans le système hydraulique.

Avantages et inconvénients des moteurs à pistons axiaux

avantages

Les moteurs à pistons axiaux sont des moteurs hydrauliques à grande vitesse. Il existe des vitesses élevées (> 10 000 tr/min) peut être atteint
Résistance aux hautes pressions, parfois jusqu’à 450 bar
Rendement volumétrique élevé
Beaucoup d’options de réglage
Très bien adapté aux transmissions hydrostatiques
Peut être utilisé dans des circuits hydrauliques ouverts ou fermés

Désavantages

Relativement cher
Sensible à l’usure (cavitation)

Domaines d'application du moteur à pistons axiaux

Les moteurs à pistons axiaux sont des unités d’entraînement hydrauliques extrêmement polyvalentes qui jouent un rôle important dans différents secteurs et domaines d’application. Voici quelques domaines dans lesquels ces moteurs sont fréquemment utilisés :

Transmissions hydrostatiques: les moteurs à pistons axiaux sont particulièrement appréciés dans les véhicules agricoles, les véhicules de construction et les véhicules industriels. Leur capacité à atteindre des vitesses élevées et à effectuer une course-rotation en fait un choix idéal pour ces applications.
Systèmes hydrauliques: Dans les systèmes hydrauliques où un contrôle précis de la puissance est nécessaire, les moteurs à pistons axiaux sont utilisés dans les pompes et les moteurs. Ils permettent de générer la puissance et le mouvement souhaités dans les installations et les machines.
Applications industrielles: Les moteurs à pistons axiaux sont utilisés dans une grande variété d’applications industrielles, notamment les convoyeurs, les systèmes de transport et les machines de production. Ils assurent un déplacement et un contrôle efficaces dans les environnements de production.
Applications mobiles: Ces moteurs sont utilisés dans des applications mobiles telles que les engins de construction, le matériel agricole, les camions-grues et les ponts élévateurs. Ils offrent la puissance et la précision nécessaires pour ces tâches exigeantes.
Circuits hydrauliques ouverts et fermés: l’un des grands avantages des moteurs à pistons axiaux est qu’ils s’adaptent aussi bien aux circuits hydrauliques ouverts qu’aux circuits fermés. Cela permet une large palette d’applications dans différents systèmes.
Vitesse de rotation élevée: Grâce à leur capacité à atteindre des vitesses élevées, les moteurs à pistons axiaux sont extrêmement utiles dans les applications à mouvement rapide et à vitesse de fonctionnement élevée.
Haute résistance à la pression: ces moteurs se distinguent par leur haute résistance à la pression, ce qui les rend idéaux pour les applications à haute pression, comme dans le secteur de la construction et de l’exploitation minière.

Dans l’ensemble, les moteurs à pistons axiaux sont largement utilisés dans une large gamme de secteurs et d’applications en raison de leur polyvalence et de leurs performances. Le choix du moteur dépend toutefois des exigences et des besoins spécifiques de chaque système.
