Critères actuels

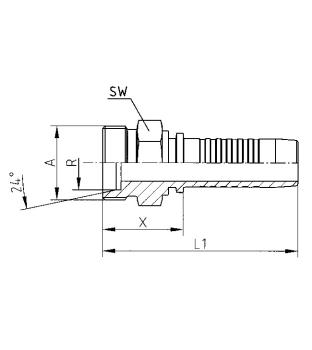

Goujons filetés avec alésage de forme W (24°) selon DIN 3861, série légère
A: M14x1,5
R: 08L
X: 23,3 mm
L1: 53,5 mm
SW: 14
DN6 / Taille 4 / 1/4"
Goujons filetés avec perçage forme W (24°) selon DIN 3861, série lourde
A: M16x1,5
R: 08S
X: 25,3 mm
L1: 55,5 mm
SW: 17
DN6 / TAille 4 / 1/4"
Cône d'étanchéité avec joint torique selon DIN 3865 (adapté aux embouts 24° selon DIN 3901 et 3902), écrou-raccord, série légère
X: 24,4 mm
L1: 54,1 mm
Cône d'étanchéité 45° avec joint torique selon DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série légère
X: 36,2 mm
L1: 66,2 mm

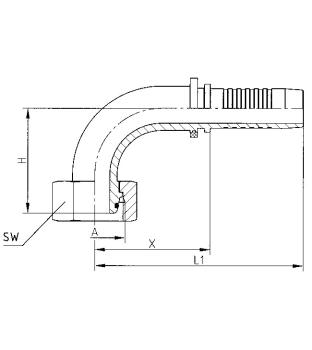

Cône à 90° avec joint torique selon DIN 3865 (convient pour la pièce de raccordement à 24° selon DIN 3901 et 3902), écrou-raccord, série légère
X: 29,5 mm
L1: 59,5 mm

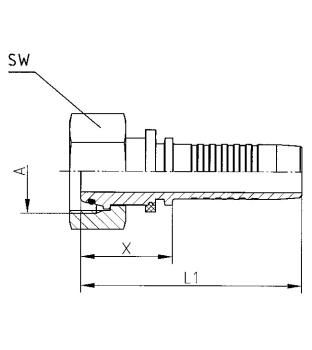

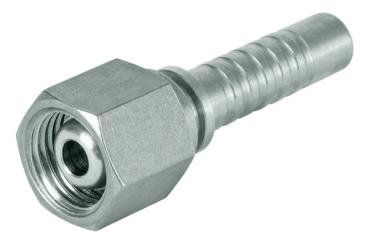

Cône d'étanchéité avec joint torique selon DIN 3865 (adapté aux embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
SW: 19
Cône à 90° avec joint torique selon DIN 3865 (convient pour la pièce de raccordement à 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
DN6 / Size 4 / 1/4"
R: 10L
A: M18x1,5
R: 10S
X: 26,3 mm
L1: 56,5 mm
X: 22,3 mm
L1: 52,5 mm
X: 37,4 mm
L1: 67,4 mm
X: 31,0 mm
L1: 61,0 mm
X: 25,8 mm
SW: 22
Cône à 45° avec joint torique selon DIN 3865 (convient pour pièce de raccordement à 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
{{.}}
{{{.}}}
