Valves de contrôle des débits

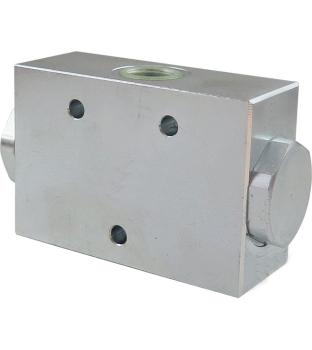

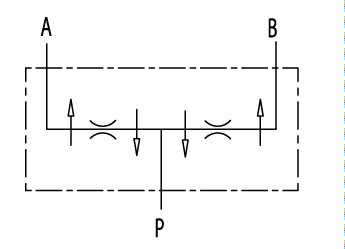

Les répartiteurs de débit hydrauliques avec un rapport de division 50:50 en exécution monobloc sont des dispositifs de répartition spécifiques. Leur fonction est de diviser un seul débit volumique hydraulique en deux débits strictement identiques.

Ils permettent ainsi la commande simultanée et symétrique de deux consommateurs avec des débits exactement égaux.

L’exécution monobloc garantit que le corps de la valve est usiné dans un seul bloc, ce qui donne une construction très compacte, stable et très peu fuyarde voire étanche.

Un répartiteur 50:50 fonctionne à l’aide de pistons ou tiroirs mécaniquement couplés en interne. Ces éléments sont conçus de manière à ce que le débit entrant soit réparti hydrauliquement en deux débits partiels égaux.

Selon la conception, les débits partiels peuvent non seulement être séparés, mais aussi réunifiés (combinaison de fonctions de division et de regroupement).

L’exécution monobloc et l’accouplement mécanique garantissent une répartition très précise du débit sur une large plage de pressions et de charges.

Les répartiteurs de débit 50:50 sont essentiels dans les systèmes hydrauliques où deux consommateurs doivent être alimentés simultanément avec des débits parfaitement identiques.

Les applications typiques sont :

• Mouvements synchrones de vérins, par ex. dans des systèmes de levage parallèles
• Commande de vérins hydrauliques double effet avec vitesses identiques
• Construction de machines et technique de production nécessitant des mouvements précis et équilibrés
• Machines mobiles où plusieurs fonctions doivent fonctionner de manière synchrone

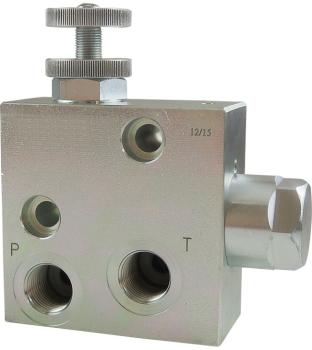

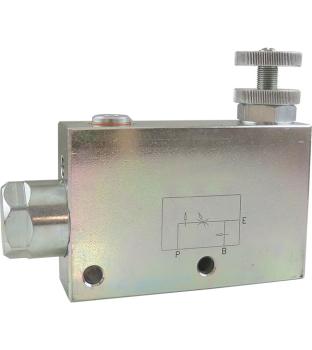

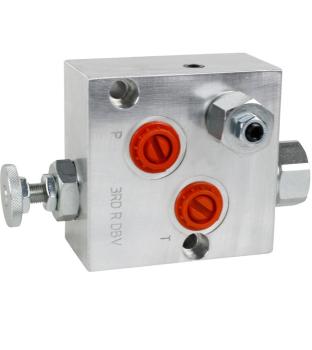

Un régulateur de débit 3 voies est un composant hydraulique destiné à la régulation de débit. Sa tâche principale est de contrôler avec précision le débit volumique de l’huile hydraulique et de le maintenir constant, même lorsque les conditions de charge et de pression varient.

Cela est essentiel pour réguler de manière uniforme la vitesse des actionneurs hydrauliques (par ex. vérins et moteurs) et garantir des mouvements reproductibles.

Les régulateurs de débit 3 voies disposent de trois orifices (contre deux pour les valves 2 voies) :

• Alimentation (P)
• Sortie régulée vers le consommateur (A)
• Retour ou bypass pour le débit excédentaire (T)

Dans les modèles 3 voies, la lumière de régulation et l’orifice de mesure sont disposés en parallèle. Cette conception permet un contrôle très efficace du débit, car le débit non utilisé peut être dérivé.

À l’inverse, une valve 2 voies ne dispose que d’une alimentation et d’une sortie et « dissipe » souvent l’énergie excédentaire par étranglement, ce qui peut provoquer des pertes plus élevées.

Les caractéristiques techniques exactes dépendent du type, de la taille nominale et du fabricant. Des valeurs indicatives typiques sont :

Répartiteurs 50:50 (exécution monobloc) :

• Débits volumétriques : env. 25 à 60 l/min
• Pression de service maximale : généralement jusqu’à 250 bar
• Tailles de raccord courantes : par ex. G 1/2" (entrée) et G 3/8" (sorties)

Régulateurs de débit 3 voies (montage en ligne) :

• Pression de service maximale : jusqu’à 350 bar (selon l’exécution)
• Débits maximaux : d’env. 60 l/min (par ex. avec raccords G 3/8") jusqu’à 200 l/min (par ex. avec raccords G 1")

Les répartiteurs de débit en exécution monobloc sont principalement fabriqués à partir de matériaux résistants afin de supporter de fortes pressions et des charges mécaniques élevées.

• Acier ou aluminium : matériaux de base éprouvés pour le corps
• Revêtements de surface tels que la galvanisation ou la nitruration offrent une protection supplémentaire contre la corrosion et l’usure

Les régulateurs de débit 3 voies sont généralement réalisés en :

• Acier cémenté pour les pièces fortement sollicitées
• Acier inoxydable pour des fluides corrosifs ou des environnements difficiles
• Aluminium pour les applications nécessitant une réduction de poids

Le besoin de maintenance des répartiteurs de débit et des régulateurs de débit est généralement limité dans des installations hydrauliques correctement dimensionnées et exploitées avec un fluide propre.

Répartiteurs 50:50 :

• L’exécution monobloc étanche réduit au minimum la pénétration de particules contaminantes.
• Un contrôle régulier de la fonctionnalité et de l’étanchéité reste toutefois nécessaire.
• La qualité et la propreté de l’huile hydraulique sont déterminantes pour la durée de vie.

Régulateurs de débit 3 voies :

• Vérification périodique de l’étanchéité et du bon comportement de régulation.
• En cas de contamination ou de dysfonctionnement, il est recommandé d’améliorer la filtration de l’huile et, si nécessaire, de procéder à un nettoyage ou à un remplacement.

Avec une installation correcte, une huile propre et des conditions d’exploitation appropriées, ces deux types de composants atteignent généralement une longue durée de vie de plusieurs années en service industriel.
