Hydraulikmotoren M+S, Baureihe MM

MM-Hydraulikmotoren sind vielseitig einsetzbar und finden Anwendung in verschiedenen Industriebereichen:

• Förderanlagen
• Textilmaschinen
• Werkzeugmaschinen
• Ventilatoren
• Bergbaumaschinen
• Baumaschinen und Arbeitsbühnen

Diese Vielfalt zeigt die hohe Anpassungsfähigkeit der Motoren an unterschiedliche Betriebsbedingungen und Anforderungen.

Die MM-Serie umfasst mehrere Varianten:

• MM: Standardausführung, Anschlüsse hinten

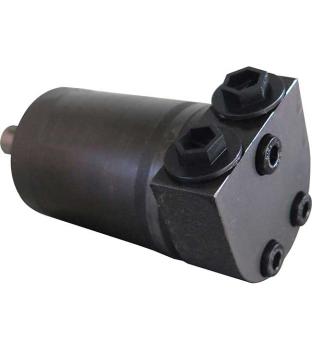

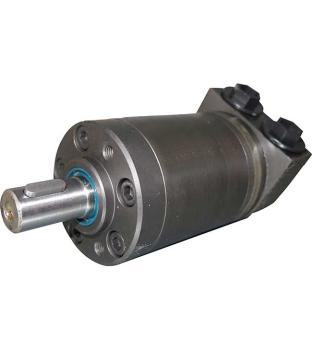

• MMS: Standardmotoren, Anschlüsse seitlich
• MMP: Anschlüsse seitlich mit integriertem internem Überdruckventil
• MMD: Anschlüsse seitlich mit integrierten internen Doppel-Überdruckventilen

Die Unterschiede liegen vor allem in den integrierten Funktionen und Schutzmechanismen für spezielle Anwendungen.

Die Funktionsdiagramme (z.B. für MM 8, MM 12.5, MM 20, MM 32, MM 40, MM 50) zeigen:

• Beziehung zwischen Drehzahl (RPM), Drehmoment (daNm/lb-in) und Leistung (kW)
• Daten für kontinuierlichen und intermittierenden Betrieb
• Wirkungsgradlinien
• Leistung unter verschiedenen Druckstufen (30–140 bar)

Diese Daten helfen bei der optimalen Auswahl des Motors für unterschiedliche Last- und Druckbedingungen.

Zur Individualisierung stehen verschiedene Optionen bereit:

• Spoolventil- und Gerotor-Design
• Flanschmontage oder ohne Flansch
• Seiten- oder Heckanschlüsse
• Integrierte Überdruckventile (einzeln oder doppelt)
• Verschiedene Wellenformen (gerade, keilverzahnt)
• Metrische oder BSPP-Anschlüsse
• Optionen für Geschwindigkeitssensorik

Empfehlungen für Hydrauliköle:

• Mineralölbasiert Typ HLP (DIN 51524) oder HM (ISO 6743/4)
• Optimale Viskosität: 20–75 mm²/s (98–347 SUS)
• Minimale Viskosität: 13 mm²/s (70 SUS) bei 50°C
• Filtration: ISO 20/16 (mindestens 25 µm oder kleiner)
• Max. Betriebstemperatur: 82°C

Berechnung basierend auf Abstand L (mm oder Zoll) zwischen Lastangriffspunkt und Montagefläche:

• Metrisch: Prad = 13040 / (61,5 + L) [daN]
• Imperial: Prad = 1155 / (2,42 + L) [lbs]

Maximaler L-Wert: 80 mm (3,15 in). Bei Überschreitung der berechneten Werte ist eine flexible Kupplung zu verwenden.

• Typ C: Ø16 mm gerade Welle, Passfeder 5x5x16 DIN 6885 – max. 3,9 daNm (345 lb-in)
• Typ CK: Ø14 mm gerade Welle, Passfeder 5x5x16 DIN 6885 – max. 3 daNm (265 lb-in)
• Typ SH: Ø16,5 mm Keilwelle B17x14 DIN 5482 – max. 4,4 daNm (390 lb-in)

Diese Werte dürfen nicht überschritten werden, um Schäden zu vermeiden.

Montageoptionen:

• Drei-Schrauben-Montage
• Ovale Montageplatte (2-Loch)

Anschlussoptionen:

• Heckanschlüsse (Standard)
• Seitenanschlüsse (S)
• Seitenanschlüsse mit einfachem Überdruckventil (P)
• Seitenanschlüsse mit Doppel-Überdruckventil (D)

Gewindearten: BSPP (ISO 228) oder metrisch (ISO 262)

Standarddrehrichtung: A CW (im Uhrzeigersinn) bei Druck an Port B, B CCW (gegen den Uhrzeigersinn) bei Druck an Port A. Umkehrung optional möglich.
