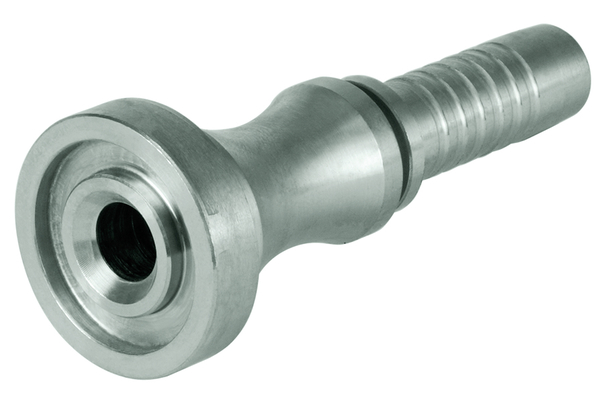

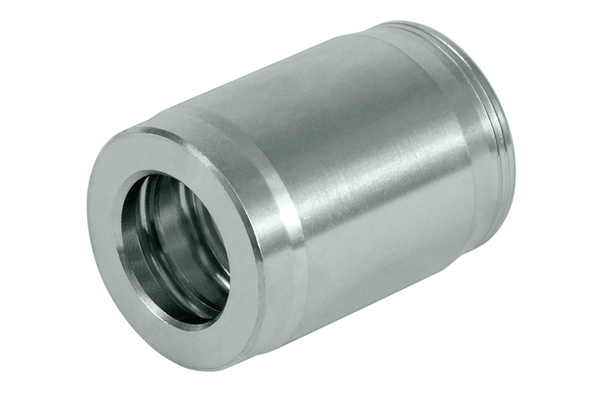

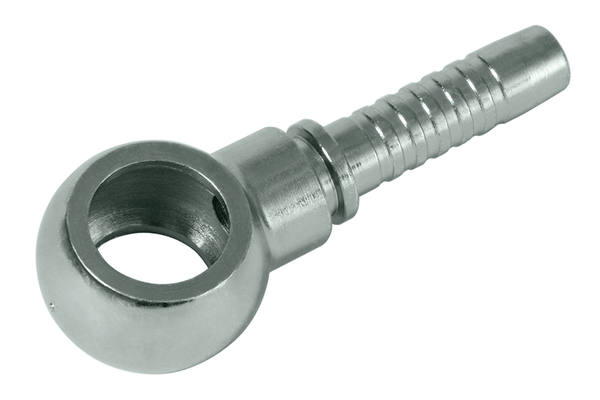

Schlaucharmaturen

JIC-Anschlussstutzen, 74°-Konus mit UN-/UNF-Gewinde

A: 7/16"-20 UNF

L1: 58 mm

DN6 / Size 4 / 1/4"

Anschlussstutzen mit konischem NPTF-Gewinde

A: 1/8"-27 NPTF

L1: 48,4 mm

DN6 / Size 4 / 1/4"

BSP-Anschlussstutzen, 60°-Konus mit BSP-Außengewinde

A: G 1/4"

L1: 52,0 mm

DN6 / Size 4 / 1/4"

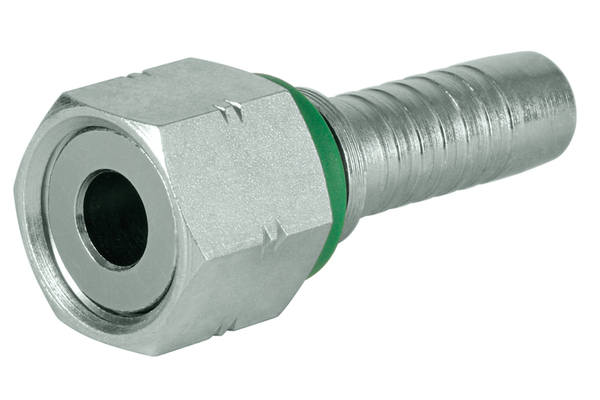

ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde

A: 11/16"-16 UN

X: 26,8 mm

L1: 53,3 mm

SW: 19

O-Ring 9,25x1,78 mm

DN6 / Size 4 / 1/4"

Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe

A: M14x1,5

R: 08L

X: 23,3 mm

L1: 53,5 mm

SW: 14

DN6 / Size 4 / 1/4"

Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe

A: M16x1,5

R: 08S

X: 25,3 mm

L1: 55,5 mm

SW: 17

DN6 / Size 4 / 1/4"

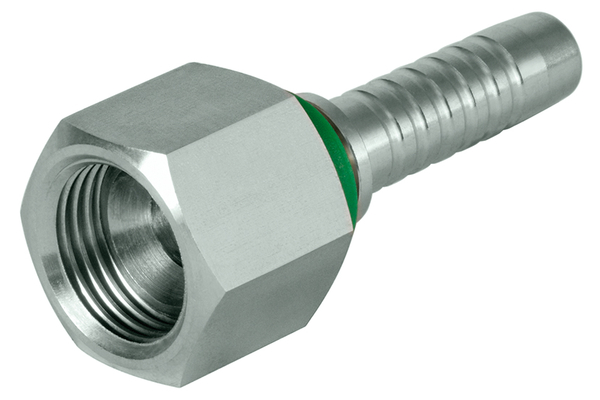

JIC-Dichtkopf, 74°-Konus mit Überwurfmutter, UN-/UNF-Gewinde

A: 7/16"-20 UNF

L1: 41,5 mm

DN6 / Size 4 / 1/4"

JIC-Dichtkopf, 74°-Konus mit Überwurfmutter, 45° Bogen, UN-/UNF-Gewinde

A: 7/16"-20 UNF

X: 39,0 mm

L1: 65,5 mm

H: 17,5 mm (+/- 2,5 mm)

SW: 15

DN6 / Size 4 / 1/4"

JIC-Dichtkopf, 74°-Konus mit Überwurfmutter, 45° Bogen, UN-/UNF-Gewinde

A: 7/16"-20 UNF

X: 23,0 mm

L1: 49,5 mm

H: 27,0 mm (+/- 2,5 mm)

SW: 15

DN6 / Size 4 / 1/4"

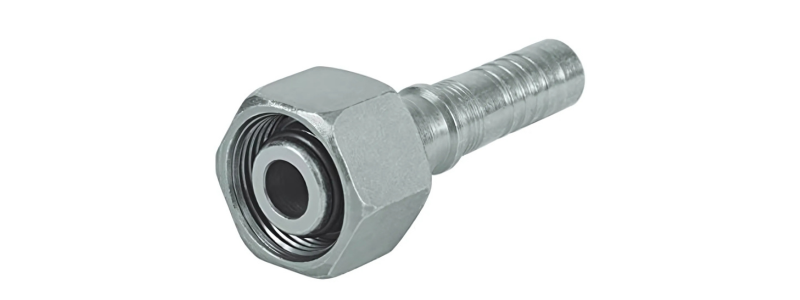

Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

A: M14x1,5

R: 08L

X: 24,4 mm

L1: 54,1 mm

SW: 17

DN6 / Size 4 / 1/4"

Dichtkegel 45° mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

A: M14x1,5

R: 08L

X: 36,2 mm

L1: 66,2 mm

SW: 17

DN6 / Size 4 / 1/4"

Dichtkegel 90° mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

A: M14x1,5

R: 08L

X: 29,5 mm

L1: 59,5 mm

SW: 17

DN6 / Size 4 / 1/4"

Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

A: M16x1,5

R: 08S

X: 24,4 mm

L1: 54,1 mm

SW: 19

DN6 / Size 4 / 1/4"

Dichtkegel 90° mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

A: M16x1,5

R: 08S

X: 29,5 mm

L1: 59,5 mm

SW: 19

DN6 / Size 4 / 1/4"

Dichtkegel 45° mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

A: M16x1,5

R: 08S

X: 36,2 mm

L1: 66,2 mm

SW: 19

DN6 / Size 4 / 1/4"

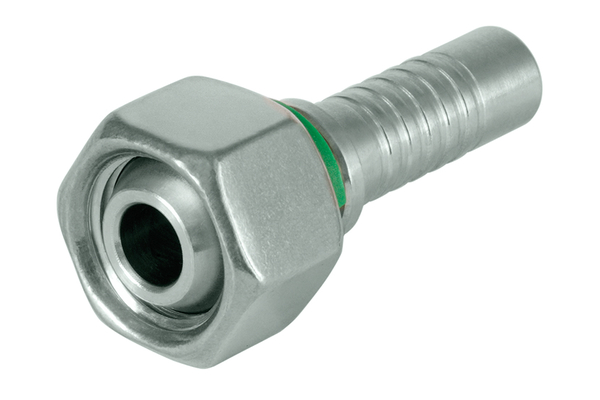

BSP-Dichtkopf, 60°-Konus mit Überwurfmutter, BSP-Gewinde

A: G 1/4"

L1: 44,1 mm

DN6 / Size 4 / 1/4"
