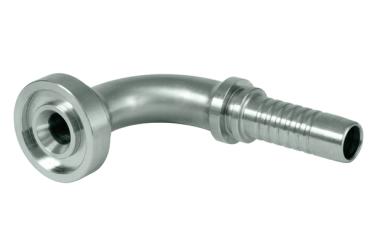

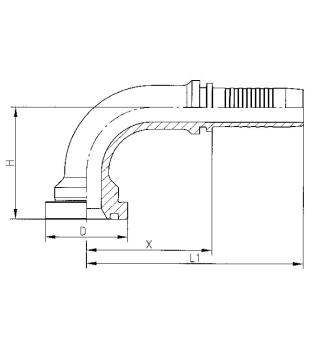

Flanschbund SAE J514 (ISO 6162) Hochdruck-Reihe 6000 psi, 90° Bogen
Flanschgröße: 3/4"
D: 41,3 mm
X: 43,2 mm
L1: 78,5 mm
H: 50,0 mm (+/- 2,5 mm)
DN12 / Size 8 / 1/2"

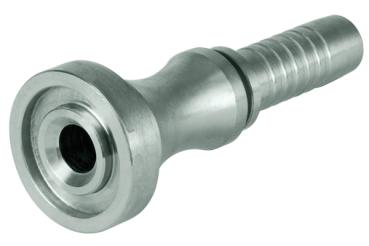

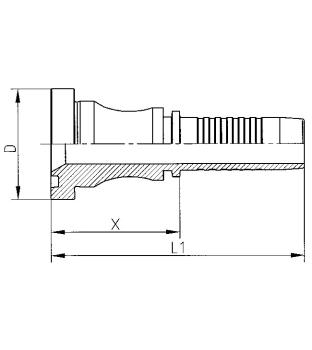

Flanschbund CAT Hochdruck-Reihe
Flanschgröße: 1"
D: 47,6 mm
X: 59,0 mm
L1: 105,0 mm
DN19 / Size 12 / 3/4"

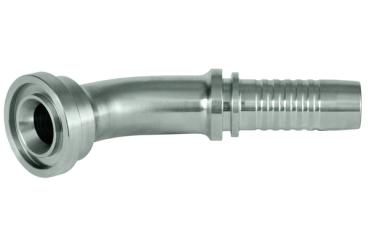

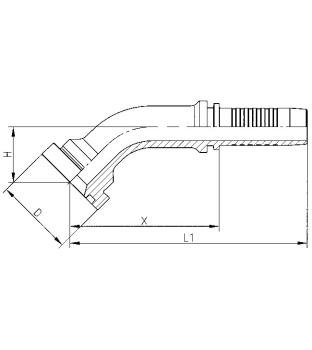

Flanschbund CAT Hochdruck-Reihe, 45° Bogen
X: 76,0 mm
L1: 122,0 mm
H: 42,5 mm (+/- 2,5 mm)
Flanschbund CAT Hochdruck-Reihe, 90° Bogen
X: 61,4 mm
L1: 116,6 mm
H: 84,5 mm (+/- 2,5 mm)
DN25 / Size 16 / 1"
ORFS-Dichtform, mit Überwufmutter, UN-/UNF-/UNS-Gewinde
A: 11/16"-16 UN
X: 21,9 mm
L1: 48,4 mm
SW: 22
DN6 / Size 4 / 1/4"
ORFS-Dichtform, mit Überwufmutter, 45° Bogen, UN-/UNF-/UNS-Gewinde
X: 48,0 mm
L1: 74,5 mm
H: 13,0 mm (+/- 2,5 mm)
ORFS-Dichtform, mit Überwufmutter, 90° Bogen, UN-/UNF-/UNS-Gewinde
X: 32,8 mm
L1: 59,3 mm
H: 33,0 mm (+/- 2,5 mm)
Presshülse, Nichtschälausführung für 1SN, 2SN, 2SC
Werkstoff: Stahl verzinkt
D: 11,8 mm
D1: 15,7 mm
D2: 21,0 mm
L: 31,0 mm
Einhängebundbreite: 2,5 mm

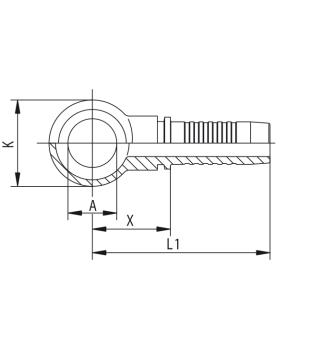

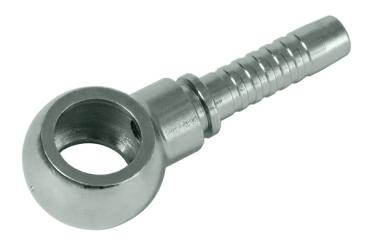

Ringstutzen, metrisch
A: 10,1 mm
X: 22,8 mm
L1: 53,0 mm
K: 17,0 mm
Ringstutzen, zöllig
A: 13,3 mm
X: 23,3 mm
L1: 49,8 mm
K: 24,0 mm
JIC-Anschlussstutzen, 74°-Konus mit UN-/UNF-Gewinde
A: 1/2"-20 UNF
L1: 58,0 mm
Anschlussstutzen mit konischem NPTF-Gewinde
A: 1/4"-18 NPTF
L1: 53,6 mm
BSP-Anschlussstutzen, 60°-Konus mit BSP-Außengewinde
A: G 3/8"
L1: 53,1 mm
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
X: 26,8 mm
L1: 53,3 mm
SW: 19
O-Ring 9,25x1,78 mm
DN8 / Size 5 / 5/16"
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
A: M16x1,5
R: 10L
X: 25,3 mm
L1: 55,5 mm
SW: 17
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
A: M18x1,5
R: 10S
X: 26,3 mm
L1: 56,5 mm
{{.}}
{{{.}}}
