Rotatoren, Drehantriebe

Rotatoren und Drehantriebe sind mechanische Komponenten, die eine kontrollierte Drehbewegung von Anbaugeräten wie Greifern, Schaufeln oder Werkzeugen ermöglichen. Sie sind essenziell in vielen Branchen:

• Forstwirtschaft (z.B. Holzgreifer, Fällköpfe)
• Bauindustrie (z.B. Baggerschaufeln, Schwenkköpfe)
• Materialumschlag (z.B. an Kranen und Baggern)
• Landwirtschaft (z.B. Rundballengreifer)

Sie sind für hohe axiale und radiale Kräfte ausgelegt und können eine unbegrenzte Rotation ermöglichen.

Für die Herstellung werden robuste und verschleißfeste Materialien eingesetzt, um Langlebigkeit und Zuverlässigkeit sicherzustellen:

• Abtriebswellen: Vergüteter Stahl, z.B. C45 (UNI EN 10083)
• Gehäuse und tragende Bauteile: Kugelgraphitgusseisen (EN-GJS-500-7, UNI EN 1563)
• Schneckenräder: Bronzelegierungen mit guten Gleit- und Laufeigenschaften

Rotatoren sind in einer breiten Palette von Größen und Leistungsklassen erhältlich:

• Kleinrotatoren: ab ca. 3 Tonnen Lastkapazität, wenige kg Eigengewicht
• Großdrehwerke: über 20 Tonnen Lastaufnahme, mehrere 100 kg Eigengewicht
• Baubreiten: typischerweise von 112 mm bis über 400 mm
• Drehmomente: von einigen Hundert bis zu mehreren Zehntausend Nm

• Hohe Belastbarkeit durch axiale und radiale Kräfteaufnahme
• Robuste Materialien & modulare Bauweise = lange Wartungsintervalle
• Unbegrenzte Rotation durch hydraulische Endlosschwenker
• Hohe Lebensdauer dank präziser Fertigung
• Kompakte Bauweise für geschützten Einbau in rauen Umgebungen

Wichtige Auswahlkriterien sind:

• Einsatzzweck und Arbeitsumfeld: Belastungsarten, Einsatzbereich (innen/außen, Temperatur, Verschmutzung)
• Lastaufnahme & Dimensionierung: Tragfähigkeit, Drehmoment, Lebensdauer
• Bewegungsanforderungen: Endlosdrehung oder Schwenkbereich, Geschwindigkeit
• Anschlussart: Hydraulisch (Druck/Volumen) oder elektrisch
• Einbauraum: Bauhöhe, Breite, mechanische Integration
• Materialien: Korrosionsbeständige Ausführungen, Edelstahl, Spezialstähle
• Wartung & Service: Wartungsintervalle, Ersatzteile, Zugänglichkeit
• Normen & Anpassungen: Maschinenrichtlinie, modulare Optionen
• Wirtschaftlichkeit: Kosten, Ersatzteilversorgung, Lieferantenzuverlässigkeit

Rotatoren sind durch modularen Aufbau und präzise Fertigung wartungsfreundlich:

• Verschleißteile (Lager, Dichtungen) leicht zugänglich und tauschbar
• Wenige bewegliche Teile vereinfachen die Wartung
• Lebensdauer: 5 bis über 20 Jahre (je nach Beanspruchung und Pflege)
• Regelmäßige Wartung verlängert die Lebensdauer erheblich

Hydraulische Rotatoren für Holzgreifer sind speziell für Bagger, Krane und Lader konzipiert:

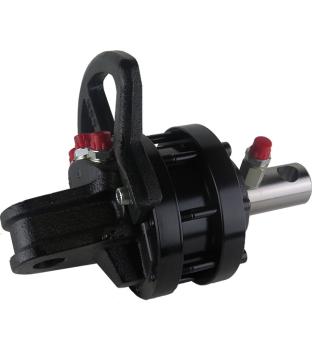

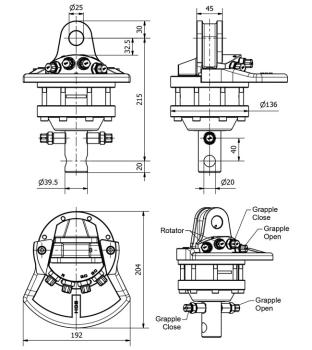

• 1-Tonnen-Rotator: 350 Nm Drehmoment, 250 bar, 10 l/min Ölvolumen, statisch 10 kN, dynamisch 5 kN

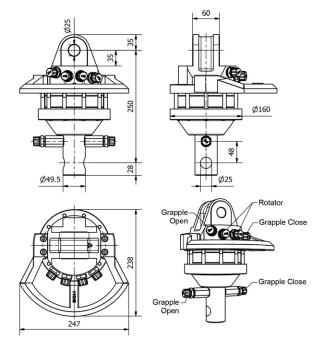

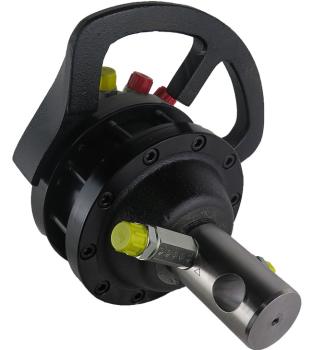

• 3-Tonnen-Rotator: 900 Nm Drehmoment, 250 bar, 20 l/min Ölvolumen, statisch 30 kN, dynamisch 15 kN
• 2,5-Tonnen-Rotator: 760 Nm Drehmoment, 250 bar, Flanschbefestigung, statisch 25 kN, dynamisch 12 kN

Typisch in Erstausrüsterqualität gefertigt, häufig „Made in Italy“.

Die Wirtschaftlichkeit und Verfügbarkeit sind entscheidend:

• Anschaffungs- und Ersatzteilkosten
• Zuverlässigkeit des Herstellers und Lieferanten
• Langfristige Betriebskosten vs. initiale Investition
• Schnelle Ersatzteilversorgung minimiert Ausfallzeiten
• Technische Unterstützung sichert reibungslosen Betrieb
