Positioniersteuerungen

Positioniersteuerungen für Hydraulik ermöglichen die hochpräzise Ansteuerung von Zylindern und Hydromotoren und sind unverzichtbar für anspruchsvolle
Automatisierungsaufgaben. Durch das Zusammenspiel aus Ventilen, Sensorik und intelligenter Regelung erreichen sie exakte Positionen, dynamische
Bewegungsprofile undeine zuverlässige Wiederholgenauigkeit – selbst unter hohen Lasten. Mehr erfahren...



Positioniersteuerungen-POS-123-P-PFN

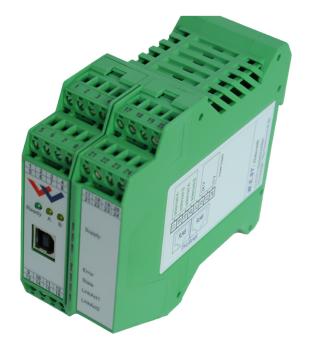

Positioniersteuerungen POS-123-P-PFN
• Digitale Positioniereinheit
• Leiterplatte in IP-65 Gehäuse
• Integrierte Leistungsstufe bis zu 2,6 A
• Analogue feedback signal (0... 10 V / 4... 20 mA)
• Steuerung über Profinet Schnittstelle
• Analoge, frei skalierbare Sensorschnittstelle
• Reale, physikalische Einheiten wie mm oder mm/s
• Interner Profilgenerator für konstante Geschwindigkeit
• Individuelle Profildefinition durch Vorgabe von Beschleunigungen, Geschwindigkeit  und Verzögerungen
• Erweiterte Regelungstechnik mit PT1 Regler • Fehlerdiagnostik und erweiterte Funktionsüberprüfung
•  Fehlerdiagnostik und erweiterte Funktionsüberprüfung
• Vereinfachte Parametrierung mit WPC-300 Software

1.564,88 EUR
1.337,50 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
1.337,50 EUR zzgl. 17% MwSt.
Positioniersteuerungen-POS-123-P
Positioniersteuerungen POS-123-P
• Digitale Positioniereinheit
• Leiterplatte in IP-65 Gehäuse
• Integrierte Leistungsstufe bis zu 2,6 A
• Analoge Eingangssignale (0... 10 V / 4... 20 mA)
• Zusätzliche Ausgänge (0... 10 V / 4... 20 mA)
• Analoge Positions- und Geschwindigkeitsvorgabe
• Analoge Wegsensoren
• Einfache und intuitive Skalierung des Sensors
• Optional: Start-Up Assistent zur einfachen und schnellen Inbetriebnahme
• Datenvorgabe für die Bewegung in mm bzw. mm/s
• Interne Profildefinition durch Vorgabe von Beschleunigungen, Geschwindigkeit  und Verzögerungen
• Prinzip des wegabhängigen Bremsens für kürzeste Hubzeiten
• NC Profilgenerator für konstante Geschwindigkeit
• Erweiterte Regelungstechnik mit PT1 Regler, Driftkompensation und Feinpositionierung
• Optimaler Einsatz mit überdeckten Proportionalventilen und mit Nullschnitt Regelventilen
• Fehler Diagnostik und erweiterte Funktionsüberprüfung
• Vereinfachte Parametrierung mit WPC-300 Software
1.306,60 EUR
1.116,75 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
1.116,75 EUR zzgl. 17% MwSt.
1 bis 2 (von insgesamt 2)







Ihre robuste Bauweise, hohe Kraftdichte und hervorragende Regelbarkeit machen hydraulische Positionierachsen ideal für Pressen, Werkzeugmaschinen, Prüfstände oder mobile Anwendungen. Gleichzeitig überzeugen sie durch lange Lebensdauer, hohe Überlastfestigkeit und flexible Anpassungsmöglichkeiten an verschiedenste Umgebungsbedingungen. Im Hydromot-Shop finden Sie passende Positioniermodule und Komponenten für präzise, effiziente und langlebige Achssteuerungen in industriellen und mobilen Systemen.


FAQ: Positioniersteuerungen in der Hydraulik

Was genau sind digitale Positioniersteuerungen in der Hydraulik und welche Vorteile verbinden sie?

Digitale Positioniersteuerungen regeln die exakte Position von Hydraulikzylindern oder Aktuatoren mit hoher Präzision.

  • Hydraulikvorteile: hohe Kraftdichte, schnelle Dynamik
  • Elektronikvorteile: digitale Positionsmessung und Steuerung
  • Steigerung von Prozesssicherheit, Effizienz und Wiederholgenauigkeit
  • Kombiniert Robustheit der Hydraulik mit Präzision der Digitalisierung

Wie funktionieren diese digitalen Positioniereinheiten technisch, insbesondere hinsichtlich der Sensorik und Regelung?

Die Steuerung basiert auf kontinuierlicher Positionsmessung und einem Regelkreis:

  • Positionssensorik: magnetostriktive oder kapazitive Sensoren
  • Regelung: Vergleich von Soll- und Istwert zur Ventilansteuerung
  • Verwendete Regler: PID oder P-Regler, z. T. PT1-Regler mit Driftkompensation
  • Feinpositionierung für hohe Genauigkeitsanforderungen

Wo finden digitale Positioniersteuerungen ihre Anwendung?

Anwendungsbereiche in der Automatisierung und Präzisionstechnik:

  • Maschinenbau & Robotik (z. B. Roboterachsen)
  • Pressen & Fertigungslinien
  • Hydraulische Prüfstände
  • Fahrzeug- und Nutzfahrzeugtechnik

Welche zentralen Vorteile bieten diese Systeme für den industriellen Prozess?

Digitale Hydraulik ermöglicht optimale Präzision bei hoher Kraft:

  • Hohe Genauigkeit durch digitale Rückmeldung
  • Driftkompensation für stabilen Betrieb
  • Schnelle Reaktionen durch hydraulische Dynamik
  • Einfache Integration in SPS/Automatisierungssysteme

Aus welchen Materialien bestehen die Positioniersteuerungen und wie sind sie dimensioniert?

Die Ausführung ist auf hohe Belastbarkeit ausgelegt:

  • Elektronikteile: aus glasfaserverstärkten Kunststoffen
  • Sensoren: miniaturisiert für kompakte Zylinder & Spezialanwendungen

Was muss bei der Auswahl und Wartung von digitalen Positioniersteuerungen beachtet werden?

Für Auswahl und Lebensdauer entscheidend:

  • Auslegung: Genauigkeit, Betriebsdruck, Achsdynamik, Zylindergröße
  • Kompatibilität: SPS-Anbindung & Sensortechnik prüfen
  • Wartung: Sensorprüfung, Elektronikcheck, Dichtheitskontrollen
  • Lebensdauer: abhängig von Qualität & Umgebungsbedingungen

Welche spezifischen Merkmale weisen die digitalen Positioniereinheiten POS-123-P-PFN und POS-123-P auf?

Gemeinsamkeiten beider Modelle:

  • IP65-Gehäuse & integrierte Leistungsstufe bis 2,6 A
  • Vorgabe in mm & mm/s
  • Fehlerdiagnose & digitale Parametrierung (WPC-300 Software)

POS-123-P-PFN:

  • Steuerung über Profinet-Schnittstelle
  • Analoge Rückmeldung (0…10 V / 4…20 mA)
  • Interner Profilgenerator für konstante Geschwindigkeit

POS-123-P:

  • Analoge Wegsensoren
  • Zusätzliche analoge Ausgänge
  • Wegabhängiges Bremsen für kürzeste Hubzeiten
