Einschraubventile - werden über Bohrungen in Einzelkomponenten integriert

Im Hydromot Onlineshop finden Sie hochwertige Einschraubventile und Cartridgeventile von Winner Hydraulics, die eine leistungsstarke Alternative zu SUN Hydraulik-Produkten darstellen. Die modularen Ventile werden direkt in Ventilblöcke integriert und übernehmen präzise Steuerfunktionen wie Wege-, Druck- oder Stromregelung. Mehr erfahren...

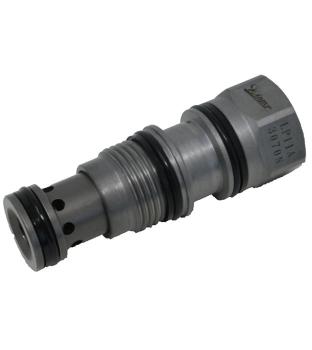

Einschraubventil, Cartridgeventil, 2-Wege-Druckwaage, Typ LP-11A-30-70-N, ähnlich SUN LPDC-XFN
Einschraubventil, Cartridgeventil, 2-Wege-Druckwaage, Typ LP-11A-30-70-N, ähnlich SUN LPDC-XFN
  • 2-Wege-Druckwaage
  • Qmax. 60l/min
  • Pmax. 350bar
  • Cavity 11A-3 (T-11A)
  • Öffnungsdruck 7,0 bar
  • Ähnlich SUN LPDC-XFN
59,63 EUR
50,97 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
50,97 EUR zzgl. 17% MwSt.

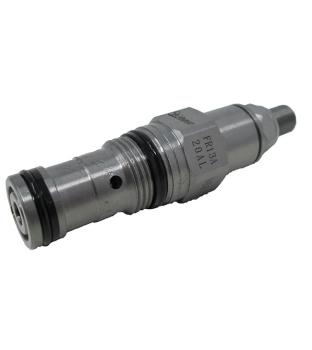

Einschraubventil, Cartridgeventil, 2-Wege Stromregelventil, Typ FR-13A-20-A-L, ähnlich SUN FDBA-LAN
Einschraubventil, Cartridgeventil, 2-Wege Stromregelventil, Typ FR-13A-20-A-L, ähnlich SUN FDBA-LAN
  • 2-Wege Stromregelventil
  • Qmax. 23l/min
  • Pmax. 350bar
  • Cavity 13A-3 (T-13A)
  • Ähnlich SUN FDBA-LAN
73,13 EUR
62,50 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
62,50 EUR zzgl. 17% MwSt.
Einschraubventil, Cartridgeventil, entsperrbares Rückschlagventil
Einschraubventil, Cartridgeventil, entsperrbares Rückschlagventil, Typ CO-163A-3C-20-N, ähnlich SUN CKBD-XCN
  • Rückschlagventil entsperrbar
  • P max: 350bar
  • Q max :30 L/min.
  • Cavity:  T-163A
  • Ähnlich SUN CKBD-XCN
46,00 EUR
39,32 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
39,32 EUR zzgl. 17% MwSt.
Einschraubventil, Cartridgeventil, 2-Wege Stromregelventil
Einschraubventil, Cartridgeventil, 2-Wege Stromregelventil, Typ FR-13A-20-C-L, ähnlich SUN FDBA-LCN
  • 2-Wege Stromregelventil
  • Qmax. 23l/min, eingestellt auf 0,4 bis 4 l/min
  • Pmax. 350bar
  • Cavity 13A-3 (T-13A)
  • Ähnlich SUN FDBA-LCN
76,01 EUR
64,97 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
64,97 EUR zzgl. 17% MwSt.
1 bis 4 (von insgesamt 4)







Unser Sortiment umfasst unter anderem 2-Wege-Druckwaagen, 2-Wege-Stromregelventile sowie entsperrbare Rückschlagventile, ausgelegt für Durchflussmengen bis 60 l/min und Betriebsdrücke bis 350 bar. Dank standardisierter Cavity-Typen wie T-11A, T-13A oder T-163A sind die Ventile vielseitig kompatibel und flexibel einsetzbar. Typische Anwendungen finden sich in Hydrauliksystemen von Land- und Baumaschinen oder industriellen Steuerblöcken.


Einschraubventile (Cartridgeventile) – Häufig gestellte Fragen

Was sind Einschraubventile (Cartridgeventile) und wie funktionieren sie?

Einschraubventile, auch Cartridgeventile genannt, sind modulare Hydraulikventile ohne eigenes Gehäuse, die direkt in präzise Bohrungen eines Ventilblocks eingeschraubt werden. Sie übernehmen Wege-, Druck- oder Stromregelaufgaben. Das Ventilelement ist in den Block integriert; die Betätigung kann mechanisch, elektrisch, magnetisch oder hydraulisch erfolgen – je nach Funktion (Sperren, Regeln, Steuern von hydraulischen oder pneumatischen Medienströmen).

Welche Vorteile bieten Einschraubventile?

  • Kompakte Bauweise: Spart Platz und Gewicht – ideal bei beengten Einbauräumen.
  • Hohe Dynamik: Schnelle Schaltzeiten bei geringer Leckage.
  • Robustheit: Unempfindlich gegenüber Verunreinigungen (bei passender Filtration).
  • Flexibilität: Viele Funktionen im selben Block durch austauschbare Einsätze.
  • Servicefreundlich: Schneller Tausch einzelner Cartridges, kurze Stillstandszeiten.

Aus welchen Materialien bestehen Einschraubventile typischerweise und welche Druckbereiche decken sie ab?

Typische Werkstoffe:

  • Gehärteter Stahl, Edelstahl, Messing, Aluminium (abhängig von Druck, Medium, Einsatzgebiet)
  • Dichtungen: NBR, Viton (FKM), PTFE u. a. für Temperatur- und Chemikalienbeständigkeit

Leistungsbereiche: Druckbereiche ca. 5–500 bar; Durchflussmengen von wenigen bis >230 l/min (bauartabhängig).

In welchen Bereichen und Anwendungen werden Einschraubventile eingesetzt?

Breites Einsatzspektrum in Hydraulik:

  • Baumaschinen, Landmaschinen
  • Spritzgießmaschinen, Werkzeuge, industrielle Steuerblöcke
  • Druckspeicher- und Druckausgleichsanwendungen
  • Stationäre und mobile Anwendungen (z. B. LKW, Traktoren, industrielle Anlagen)

Sie regeln Volumenstrom, Druck oder Richtung von Fluiden je nach Aufgabenstellung.

Wie erfolgt die Montage und Wartung von Einschraubventilen?

Montage: Das Ventilelement wird von außen über ein Gewinde mit Dichtung (z. B. O-Ring) in eine präzise Bohrung des Ventilblocks eingeschraubt. Hohe Maßgenauigkeit sichert Dichtheit und Funktion.

Wartung: In der Regel benutzerfreundlich; Lebensdauer hängt von Medium, Druck, Einbaulage und Wartungsintervallen ab. Regelmäßige Inspektionen verlängern die Lebensdauer. Verschleißteile wie Dichtungen oder Magnetspulen sind meist leicht austauschbar – Stillstandszeiten bleiben gering.

Welche Kriterien sind bei der Auswahl von Einschraubventilen wichtig?

  • Medium: Art der Hydraulikflüssigkeit, Temperatur, Viskosität, Reinheitsanforderungen
  • Druck & Durchfluss: Max. Systemdruck, benötigte Durchflussrate, Druckstabilität
  • Baugröße/Einbauraum: Platzverhältnisse, Größe des Ventilblocks
  • Spezielle Anforderungen: Ex-Schutz, Beständigkeit gegen aggressive Medien, Lackierungen/Oberflächen
  • Kompatibilität: Passung zu vorhandenen Blöcken und relevanten Normen (ISO/DIN)

Wer bietet Einschraubventile an und gibt es Alternativen?

Einschraubventile werden von diversen Herstellern angeboten. Winner Hydraulics liefert Cartridgeventile, die als Alternativen zu SUN Hydraulics-Produkten dienen können – z. B. Typ LP-11A-30-70-N, ähnlich SUN LPDC-XFN.

Welche Arten von Einschraubventilen gibt es?

  • 2-Wege-Druckwaagen: z. B. Typ LP-11A-30-70-N, ähnlich SUN LPDC-XFN.
  • 2-Wege-Stromregelventile: z. B. FR-13A-20-A-L und FR-13A-20-C-L, ähnlich SUN FDBA-LAN und FDBA-LCN; regeln den Volumenstrom.
  • Entsperrbare Rückschlagventile: z. B. CO-163A-3C-20-N, ähnlich SUN CKBD-XCN; sperren/entsperren den Rückfluss bei Bedarf.
