Steuerventile | Handhebelventil

Handsteuerventile, auch Handhebelventile genannt, sind mechanische Steuergeräte, die essenziell für die präzise Steuerung von Hydraulikflüssigkeiten in einem System sind. Sie regeln den Durchfluss, die Richtung und den Druck dieser Flüssigkeiten. Ihre Hauptfunktion besteht darin, hydraulische Aktionen wie das Bewegen, Stoppen oder Positionieren von Zylindern und Motoren durch manuelles Verschieben eines Kolbens oder Schiebers im Ventilkörper zu ermöglichen.

Der Aufbau eines Handsteuerventils umfasst einen Ventilkörper, in dem ein Kolben oder Schieber durch einen Handhebel bewegt wird. Die Hebel verfügen oft über mehrere feste Stellungen (z. B. Neutral-, Arbeits- oder Schwimmstellung), wobei die Neutralstellung häufig einen drucklosen Umlauf des Fluids erlaubt.

Typische Materialien:

• Ventilkörper: Gusseisen oder Aluminium
• Kolben/Schieber: karbonisierter, hartverchromter Stahl
• Hebel: Edelstahl oder Aluminium
• Dichtungen: hydraulikfeste Kunststoffe wie NBR oder POM

Handsteuerventile werden in einer Vielzahl von Anwendungen eingesetzt, insbesondere dort, wo eine einfache, direkte und robuste Steuerung ohne komplexe Elektronik erforderlich ist:

• Land- und Baumaschinen (z. B. Traktoren, Bagger, Kehrmaschinen)
• Industrielle Anlagen (z. B. Pressen, Förderbänder)
• Fahrzeugtechnik und andere hydraulisch gesteuerte Geräte

Die Vorteile von Handsteuerventilen liegen in:

• Robustheit und Zuverlässigkeit auch unter rauen Bedingungen
• Einfache Bedienung ohne Elektronik mit direkter Rückmeldung
• Geringem Wartungsaufwand durch solide Bauweise und korrosionsfeste Materialien
• Lange Lebensdauer bei sachgerechter Nutzung
• Kostenvorteilen in Anschaffung und Wartung

Wichtige Spezifikationen bei der Auswahl:

• Arbeitsdruck und Nenndurchfluss
• Wege-Konfiguration (z. B. 3/2-, 4/2-, 5/2- oder 5/3-Wege)
• Art und Anzahl der Funktionen
• Kompatibilität mit Schraubanschlüssen und Einbaumaßen
• Werkstoffverträglichkeit mit Hydraulikflüssigkeit
• Optionen wie Druckbegrenzungsventile, Schwimmstellung oder Rückschlagventile

Für optimale Funktion und lange Lebensdauer sind regelmäßige Wartungen erforderlich:

• Reinigung und Schmierung beweglicher Teile
• Austausch von Dichtungen
• Verwendung geeigneter Filter (z. B. NAS 1638)

Bei fachgerechter Montage und Pflege erreichen hochwertige Handsteuerventile eine Lebensdauer von mehreren Jahren bis Jahrzehnten, abhängig von den Betriebsbedingungen.

• Federzentriert: Der Hebel kehrt nach dem Loslassen automatisch in die Neutralstellung zurück.
• Gerastet: Der Hebel bleibt in einer Position, bis er manuell bewegt wird.

Druckbegrenzungsventil (DBV): Reguliert den maximalen Arbeitsdruck (z. B. 160–315 bar) und schützt das System vor Überlastung. Es ist meist einstellbar.

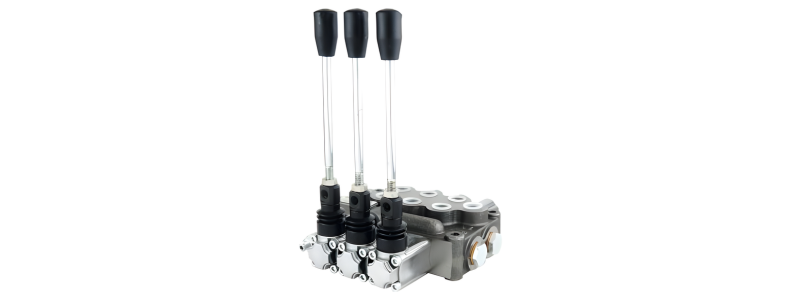

Ein Monoblock-Ventil ist ein Handsteuerventil, bei dem alle Funktionen und Sektionen in einem kompakten Blockgehäuse integriert sind. Dies erleichtert die Installation und sorgt für robuste Bauweise.

Verfügbare Optionen:

• Einzelsektion

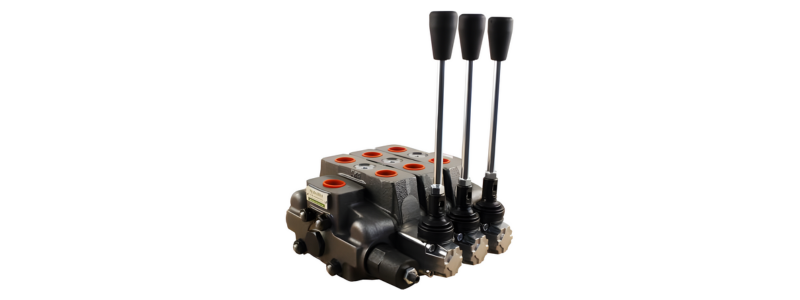

• Mehrere Sektionen (z. B. 2 oder mehr), um mehrere hydraulische Verbraucher gleichzeitig zu steuern
