Hydraulik Rückschlagventile

Hydraulische Rückschlagventile sind essenzielle Bauteile im Rohrleitungsbau. Ihre Hauptfunktion besteht darin, den Rückfluss von Hydraulikflüssigkeiten zu verhindern und damit die Betriebssicherheit und Effizienz von Anlagen zu gewährleisten.

Ein Rückschlagventil ermöglicht die Strömung eines Mediums (meist Hydrauliköl) ausschließlich in eine Richtung. Sobald der Druck in Gegenrichtung überwiegt oder der Fluss umkehrt, schließt das Ventil selbsttätig und verhindert den Rücklauf.

Dies ist beispielsweise wichtig, um das Absinken von Lasten zu verhindern (z. B. ein Hydraulikzylinder im angehobenen Zustand).

Rückschlagventile werden in nahezu allen Bereichen der Hydraulik eingesetzt. Typische Einsatzgebiete sind unter anderem:

• Hydraulikanlagen im Maschinenbau, in Pressen sowie in der Bau- und Fördertechnik
• Mobile Maschinen (z. B. Baumaschinen, Landmaschinen)
• Rohrleitungsnetze in Industrieanlagen
• Heizungsanlagen, zur Vermeidung von Rückströmungen zwischen Heizkreisen
• Wasser- und Trinkwassersysteme (Schutz vor Rückverunreinigung)
• Pneumatiksysteme

Hochwertige Rückschlagventile tragen maßgeblich zur Optimierung der Systemleistung bei und bieten mehrere Vorteile:

• Effektiver Rückflussschutz: Verhindern ungewollten Rückfluss automatisch und zuverlässig.
• Erhöhte Systemzuverlässigkeit: Schützen Pumpen, Zylinder und andere Komponenten vor Schäden durch Druckspitzen oder Rückströmungen.
• Sicherheit der Anlagen: Sorgen für eine einwandfreie und sichere Funktion des Gesamtsystems.
• Robustheit und Langlebigkeit: Hochwertige Ausführungen zeichnen sich durch hohe Lebensdauer und geringen Wartungsbedarf aus.

Die Materialauswahl für Rückschlagventile hängt von den spezifischen Anforderungen der Anwendung ab, insbesondere von Medium, Druck, Temperatur und Umgebungseinflüssen.

• Edelstahl: Für hohe Korrosionsbeständigkeit und Langlebigkeit in aggressiven Medien.
• Gehäuse aus gehärtetem Stahl: Für sehr hohe mechanische Belastbarkeit und Druckbereiche.
• Messing: Kostengünstig und ausreichend für viele Standardanwendungen.
• Spezielle Kunststoffe: Für Anwendungen mit geringeren Drücken oder besonderen chemischen Anforderungen.

Für eine sichere und effiziente Auslegung des Rückschlagventils sollten insbesondere folgende Faktoren berücksichtigt werden:

Medien- und Betriebsdaten:

• Medium: Hydrauliköl, Wasser, Chemikalien etc.
• Systemdruck und Durchfluss: maximaler Betriebsdruck, Volumenstrom (z. B. l/min).
• Betriebstemperatur des Mediums und der Umgebung.

Einbausituation und Montage:

• Verfügbare Einbaumaße und Platzverhältnisse.
• Montageart: verschraubt, eingeschraubt oder Blockintegration.

Werkstoffwahl:

• Der Werkstoff muss zur chemischen Zusammensetzung des Mediums und zur Umgebung passen (Korrosionsschutz, Temperaturbeständigkeit).

Die Montage hydraulischer Rückschlagventile erfolgt je nach Bauform typischerweise durch Verschrauben, Einschrauben oder Einpressen/Aufschnappen in Blöcke oder Leitungen.

Wichtige Aspekte bei der Installation:

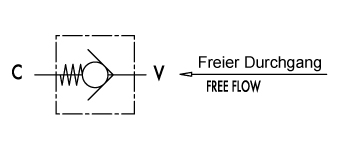

• Durchflussrichtung beachten: Die Pfeilkennzeichnung am Ventil gibt die zulässige Strömungsrichtung an.
• Abdichtung sicherstellen: Abdichtung erfolgt häufig über O-Ringe, Dichtkanten oder spezielle Dichtflächen.
• Spannungsfreier Einbau: Rohrleitungen und Verschraubungen dürfen das Ventil nicht mechanisch verspannen, um Funktion und Lebensdauer zu gewährleisten.

Die Lebensdauer von Rückschlagventilen hängt stark von Medium, Materialqualität, Wartung und Betriebsbedingungen ab. Regelmäßige Inspektionen sind entscheidend für eine lange, störungsfreie Betriebsdauer.

Empfohlene Wartungsmaßnahmen:

• Regelmäßige Kontrolle auf Dichtigkeit und einwandfreie Beweglichkeit der Rückschlagmechanik.
• Bei verschmutzten Medien sollten verkürzte Wartungsintervalle eingehalten werden.
• Bei nachlassender Dichtheit ist ein Austausch des Ventils oder der Dichtelemente erforderlich.
• Bei blockierten Ventilen ist eine Reinigung sinnvoll, insbesondere bei Y-Bauformen oder strömungsberuhigenden Gehäuseformen.
