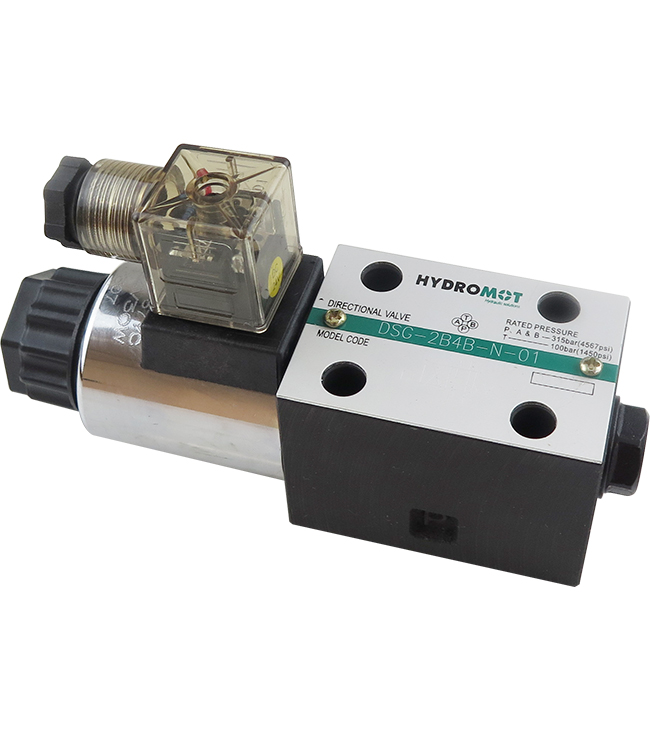

Magnetventil (4/2 Wegeventil), NG06, 2B2L

4/2-Wege-Magnetventil NG06, Schaltbild 2B2L – bistabiles Wegeventil mit beidseitiger Magnetbetätigung ohne Federrückstellung

Das 4/2-Wege-Magnetventil DSG-2B2L-N01 ist ein bistabiles Wegeventil in CETOP-3-Bauweise: Zwei Magnetspulen – je eine auf jeder Seite – schalten das Ventil abwechselnd zwischen seinen beiden Stellungen um. Das entscheidende Merkmal gegenüber monostabilen Federrückstellventilen ist, dass das Ventil nach dem Abfallen der Bestromung in der zuletzt eingenommenen Stellung verbleibt. Es gibt keine Feder, die es in eine Grundstellung zurückzieht – beide Stellungen sind gleichwertig stabil.

Dieses Verhalten ist gezielt dort gefragt, wo ein Verbraucher über längere Zeit in einer Schaltstellung bleiben soll, ohne dass dafür dauerhaft Strom durch die Spule fließen muss. Typische Einsatzbereiche sind Weichensteuerungen in Hydraulikkreisläufen, die stromsparende Steuerung von Hydraulikmotoren in Fahrzeugapplikationen mit Batteriebetrieb, sowie alle Anlagen, bei denen ein ungewolltes Zurückschalten durch Spannungsabfall oder Steuerungsausfall vermieden werden soll. Das Ventil hält seine letzte Stellung auch bei Stromausfall – was je nach Anwendung ein Sicherheitsvorteil oder ein sicherheitsrelevanter Nachteil sein kann und bei der Auslegung berücksichtigt werden muss.

Das Schaltbild 2B2L legt die Verbindungen beider Stellungen fest: In Stellung 1 sind P mit A und B mit T verbunden, in Stellung 2 P mit B und A mit T. Das Ventil ist für die modulare CETOP-3-Grundplattenbauweise ausgelegt und in 12V DC, 24V DC und 230V AC erhältlich.

Technische Daten

• Ventiltyp: 4/2-Wegeventil, bistabil, beidseitige Magnetbetätigung ohne Federrückstellung
• Art.-Nr.: DSG-2B2L-N01
• Nenngröße: NG06 (CETOP 3)
• Schaltbild: 2B2L – Stellung 1: P→A / B→T; Stellung 2: P→B / A→T
• Max. Arbeitsdruck: 315 bar
• Ventilspannung: 12V DC / 24V DC / 230V AC
• Bauweise: für modulare CETOP-3-Grundplatten
• Max. Volumenstrom: siehe Kennlinie Katalog
• In Übergangstellung gesperrt

Abgrenzung zur monostabilen Variante: Wer eine definierte Federgrundstellung bei Stromausfall benötigt – etwa aus Sicherheitsgründen – sollte die 2B3B-Ausführung mit Federrückstellung wählen. Das 2B2L eignet sich dagegen überall dort, wo beide Stellungen dauerhaft ohne Strom gehalten werden sollen.

Schaltbild:
