Hydraulikventil, Abschaltventil mit Durchflussregelventil für CPM und CPRM Hydraulikmotor

Abschaltventil mit integriertem Durchflussregelventil – flanschbares Kombinationsventil für Hydromot CPM und CPRM Hydraulikmotoren

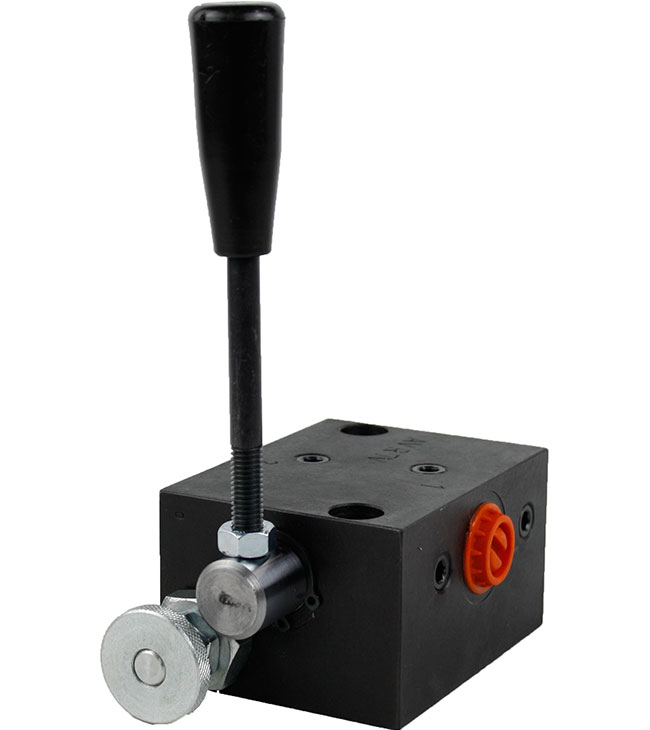

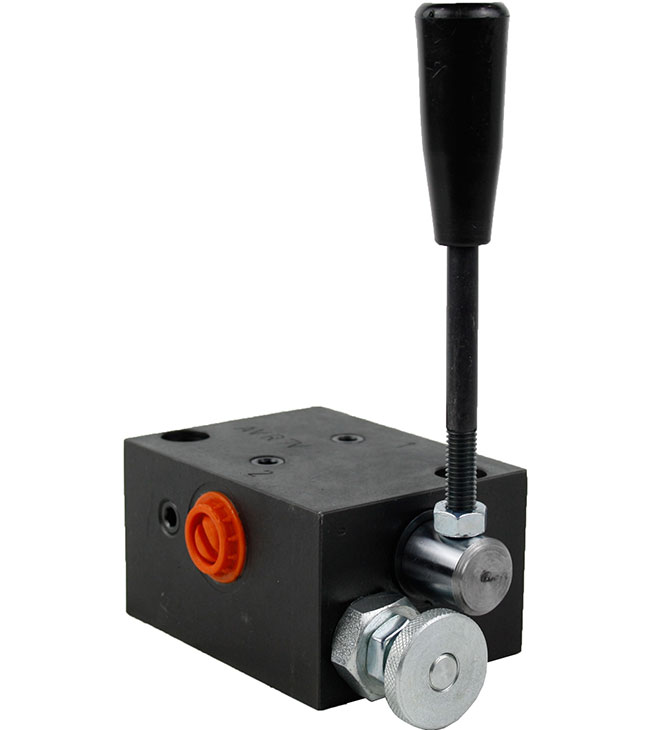

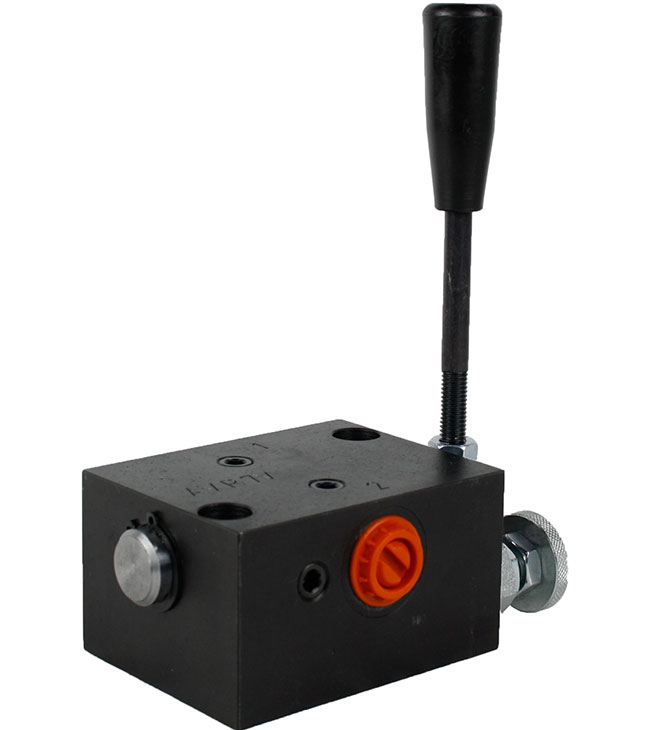

Das Ventil HMV-AV-R-07-G vereint zwei hydraulische Funktionen in einem einzigen flanschbaren Gehäuse: ein Abschaltventil, das den Hydraulikmotor vom Druckmittelstrom trennt und sicher stillsetzt, sowie ein einstellbares Durchflussregelventil (Mengenregler), das die Motordrehzahl durch Begrenzung des Zuflussvolumenstroms stufenlos regelt. Diese Kombination in einem direkt am Motor montierten Flanschblock ist kompakter und leckagesicherer als zwei separate Rohreitungsventile und erfordert keine zusätzliche Verrohrung zwischen den Funktionen.

Das Abschaltventil sperrt den Motorkreis zuverlässig ab – etwa bei Wartungsarbeiten, beim Abkoppeln des Arbeitsgeräts oder bei Not-Stopp-Situationen. Der integrierte Mengenregler begrenzt den maximalen Volumenstrom zum Motor und damit dessen Höchstdrehzahl, unabhängig vom Systemdruck – ein wichtiges Merkmal überall dort, wo die Motordrehzahl aus Sicherheits- oder Anwendungsgründen auf einen Maximalwert begrenzt werden muss, beispielsweise bei Mähwerken, Kehrwalzen oder Förderbändern.

Das Ventilgehäuse aus Grauguss GG25 ist für die direkte Flanschmontage an den Hydromot-Hydraulikmotoren der Baureihen CPM und CPRM ausgelegt; zwei O-Ringe für die Flanschdichtung sind im Lieferumfang enthalten.

Technische Daten

• Ventiltyp: Abschaltventil mit integriertem Durchflussregelventil (Mengenregler), flanschbar
• Art.-Nr.: HMV-AV-R-07-G
• Bauweise: Flanschventil für CPM und CPRM Hydraulikmotoren
• Anschlüsse: G 1/2"
• Max. Volumenstrom: 60 l/min
• Max. Betriebsdruck: 250 bar
• Gehäusewerkstoff: Grauguss GG25
• Lieferumfang: inkl. 2× O-Ring für Flanschdichtung

Abgrenzung zur Ausführung ohne Mengenregler: Wer nur die Abschaltfunktion ohne Drehzahlbegrenzung benötigt, findet die vereinfachte Ausführung ohne integrierten Mengenregler ebenfalls im Sortiment.

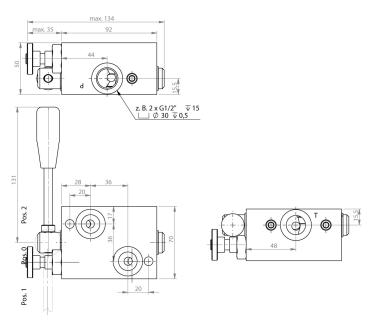

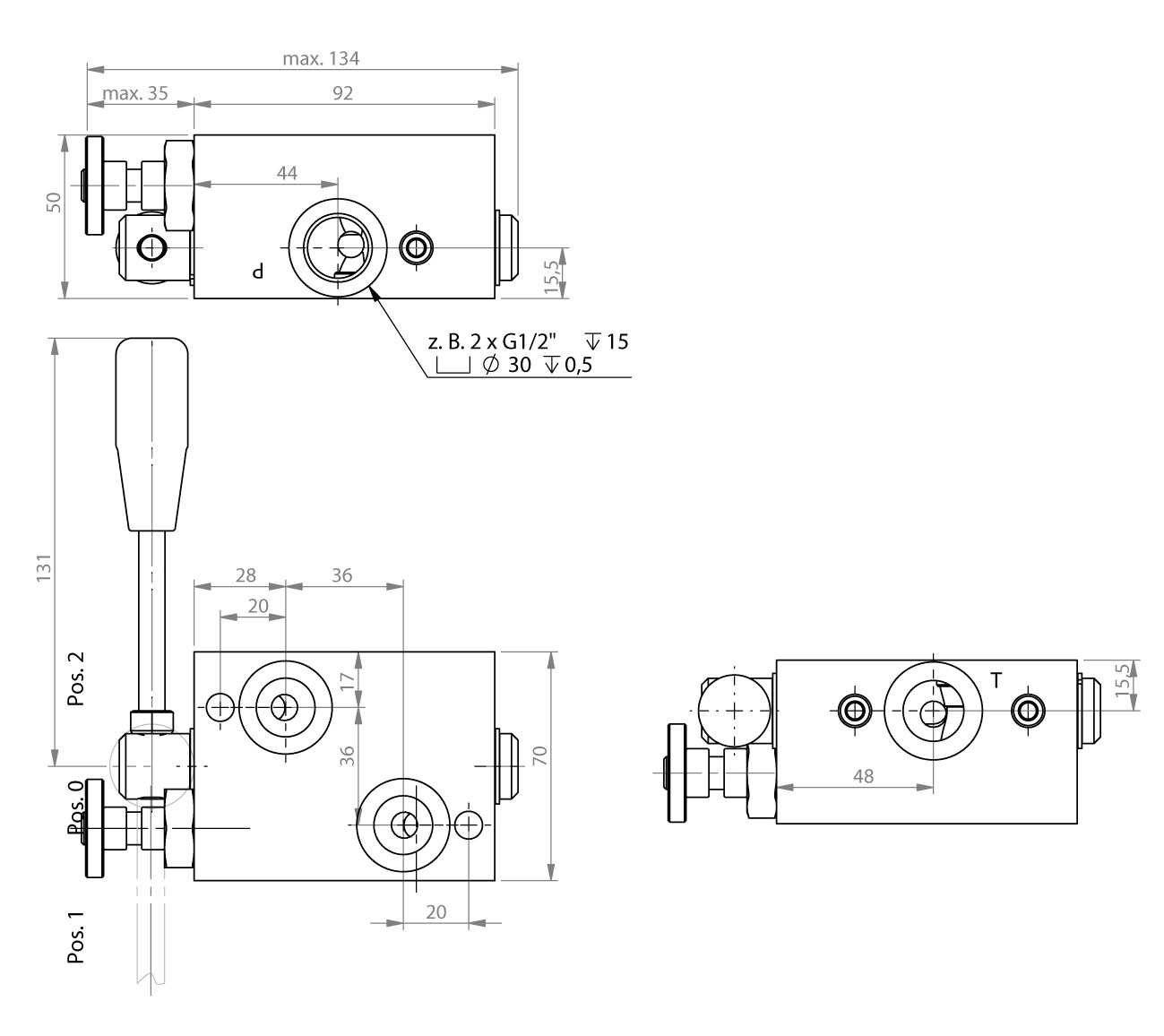

Abmessungen:
