Rückschlagventil G 1/2", doppelt entsperrbar

Doppeltentsperrbares Rückschlagventil G 1/2", Rohrleitungsbauweise – hydraulische Lasthalte- und Freigabefunktion für doppeltwirkende Zylinder bis 350 bar

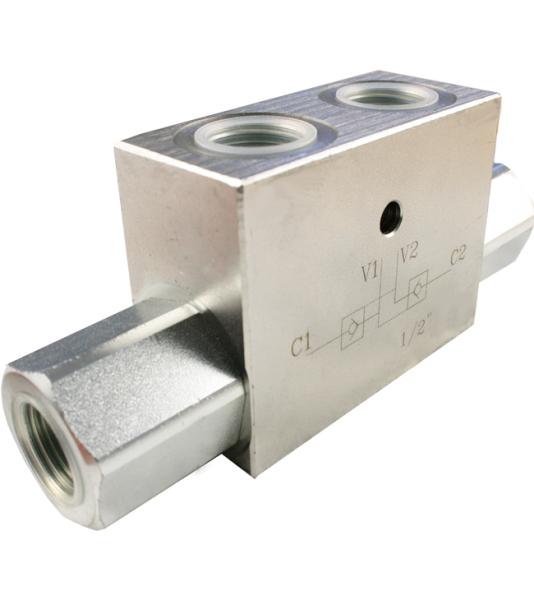

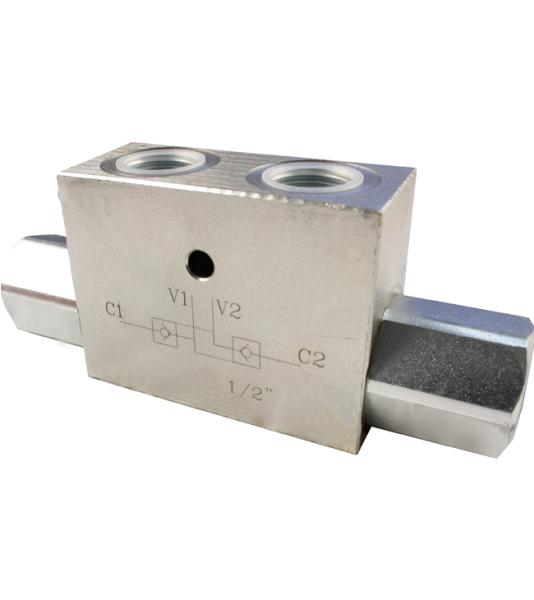

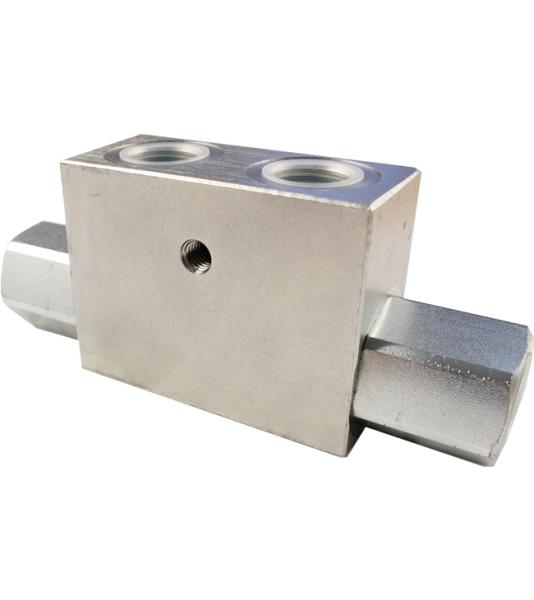

Das doppeltentsperrbare Rückschlagventil HMV0070DERV12 sperrt beide Druckleitungen eines doppeltwirkenden Verbrauchers gleichzeitig in Ruhestellung und gibt sie gezielt frei, sobald Druck auf der jeweils gegenüberliegenden Seite anliegt. Das Funktionsprinzip: Wird Linie A unter Druck gesetzt, öffnet das Ventil hydraulisch den Rückfluss aus Linie B – und umgekehrt. Dadurch bleibt ein angeschlossener Zylinder oder Hydraulikmotor in jeder Schaltstellung präzise gehalten, ohne dass externe Energie aufgewendet werden muss. Typische Einsatzgebiete sind heb- und absenkbare Lasten auf Maschinen und Fahrzeugen, bei denen ein Absinken unter Last sicher verhindert werden muss: Hebebühnen, Kranausleger, Kipperaufbauten, Frontlader und ähnliche Anwendungen mit einem einzelnen doppeltwirkenden Zylinder oder Hydraulikmotor.

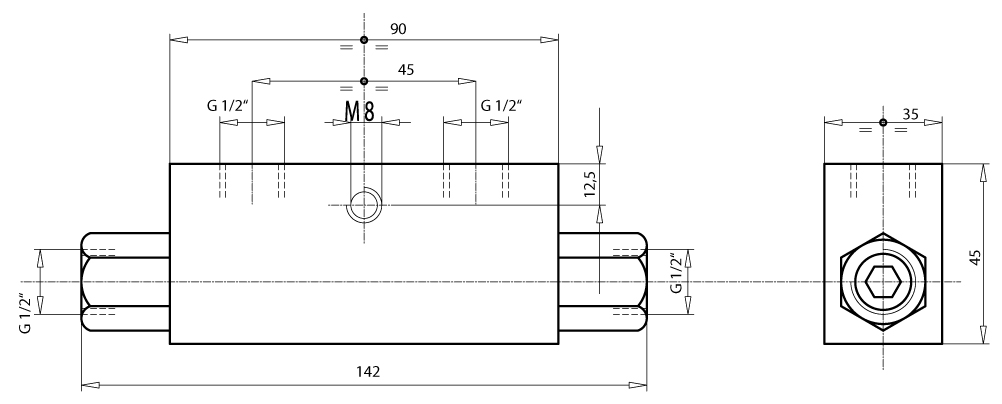

Das Ventil ist in Rohrleitungsbauweise ausgeführt und wird direkt in die Druckleitungen zwischen Steuerventil und Verbraucher eingebaut – ohne Grundplatte oder Flanschmontage. Die G 1/2"-Anschlüsse passen zu den gängigen Leitungsquerschnitten in diesem Leistungsbereich. Der Öffnungsdruck von 3,5 bar stellt sicher, dass die Sperrriegelfunktion auch bei geringem Gegendruck zuverlässig einsetzt. Schaltbild und Maßzeichnung sind auf dieser Seite abgebildet.

Technische Daten

• Typ: Doppeltentsperrbares Rückschlagventil, Rohrleitungsbauweise
• Art.-Nr.: HMV0070DERV12
• Anschlüsse: G 1/2"
• Max. Volumenstrom: 70 l/min
• Max. Betriebsdruck: 350 bar
• Öffnungsdruck: 3,5 bar

Abgrenzung: Das Ventil in G 3/8"-Ausführung ist für kleinere Leitungsquerschnitte und geringere Volumenströme im Sortiment. Für Anwendungen, bei denen nur eine Richtung gesperrt werden muss, genügt ein einfaches Rückschlagventil; das doppeltentsperrbare Modell ist zwingend notwendig, wenn beide Leitungsrichtungen eines doppeltwirkenden Verbrauchers verriegelt werden sollen.
