Hydraulikventil, Drosselrückschlagventil, 3/8", mit Feineinstellung

Drosselrückschlagventil G 3/8" in Rohrleitungsbauweise mit Feineinstellung – präzise Volumenstromregelung bis 350 bar

Das Drosselrückschlagventil HMV0582DRVFE38 ist für den direkten Einbau in die Rohrleitung oder Verschraubungsinstallation konzipiert und regelt den Volumenstrom in einer Durchflussrichtung stufenlos per Feineinstellung, während es in der Gegenrichtung als freies Rückschlagventil wirkt. Das Kernmerkmal dieses Ventils ist die Feineinstellschraube mit Kontermutter: Sie ermöglicht eine deutlich präzisere und besser reproduzierbare Drossel-Einstellung als ein einfaches Nadelventil ohne Skalierung – ein entscheidender Vorteil überall dort, wo nach einer Inbetriebnahme oder Wartung exakt dieselbe Zylindergeschwindigkeit oder Motorendrehzahl wiederhergestellt werden muss.

Die Rohrleitungsbauweise mit G-3/8"-Innengewinde erlaubt den Einbau an beliebiger Stelle in der Rohrinstallation, unabhängig von einem CETOP-Ventilstapel. Das macht dieses Ventil besonders flexibel einsetzbar: in Zylinderzu- und -ableitungen von Kippern, Pressen und Forstmaschinen, als Durchflussregler an Hydraulikmotoren für Winden oder Lüfterantriebe sowie überall, wo eine nachträgliche Ergänzung einer bestehenden Anlage um eine Drosselfunktion gefragt ist. Mit einem maximalen Betriebsdruck von 350 bar und einem Volumenstrom bis 30 l/min ist das Ventil für die gängigen Anwendungen in der Mobil- und Industriehydraulik im G-3/8"-Bereich ausgelegt.

Technische Daten

• Typ: Drosselrückschlagventil mit Feineinstellung
• Art.-Nr.: HMV0582DRVFE38
• Bauweise: Rohrleitungsbauweise
• Gewinde: G 3/8"
• Max. Betriebsdruck: 350 bar
• Max. Volumenstrom: 30 l/min
• Öffnungsdruck Rückschlagventil: auf Anfrage
• Versandgewicht: 0,42 kg

Abgrenzung: Für den Einsatz direkt am CETOP-3-Wegeventilstapel ohne zusätzliche Rohrinstallation bietet Hydromot das Drosselrückschlagventil HMDRV-ZP-AB in Zwischenplattenbauweise. Für G-1/2"- und G-3/4"-Anschlüsse stehen weitere Varianten dieser Baureihe zur Verfügung.

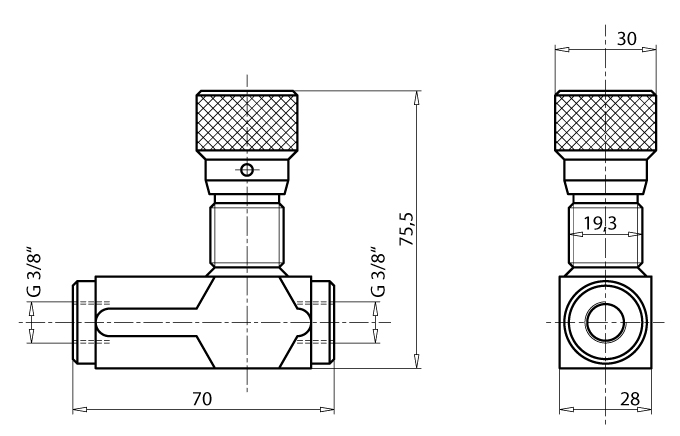

Abmessungen:
