Hydraulikaggregate

Das Hydraulikaggregat ist das Herzstück jeder Hydraulikanlage. Der grundsätzliche Aufbau eines Hydraulikaggregates besteht aus einem Antriebsmotor (z.B. Elektromotor, Benzin- oder Dieselmotor), einer Hydraulikpumpe und einem Hydrauliktank. Jedes Hydraulikaggregat kann durch entsprechende Hydraulikventile erweitert werden, um die benötigte Funktion zu realisieren. Wir montieren Hydraulikaggregate auch nach Kundenwunsch. Teilen Sie uns mit welche Funktionen Sie benötigen und wir bauen Ihr Hydraulikaggregat mit den entsprechenden Komponeneten zusammen. Natürlich wird jedes Hydraulikaggregat nach der Montage von uns geprüft.


HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für einfach wirkenden Verbraucher
SOLD OUT
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für einfach wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 24 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 2/2 Wegesitzentil mit Ventilspannung 12 Volt
  • max. Betriebsdruck: DBV eingestellt auf 200 bar
  • Hydrauliktank (Kunststoff), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
ab 294,36 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 24 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 24 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
ab 359,69 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 24 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 24 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 9,9 l/min)
  • Elektromotor 24 Volt, 3 kW, 3100 U/min
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 24 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
ab 453,04 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, 1,1kW, 400 Volt, 6 Liter Rundtank (Stahl), 2,6 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
SOLD OUT
HYDROMOT Hydraulikaggregat, 1,1kW, 400 Volt, 6 Liter Rundtank (Stahl), 2,6 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 3,9 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 6 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Drei Phasen Elektromotor, 400 Volt, 50Hz, 1,1kW, B14
660,22 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, 1,5kW, 230 Volt, 8 Liter Rundtank (Stahl), 3,2 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
HYDROMOT Hydraulikaggregat, 1,5kW, 230 Volt, 8 Liter Rundtank (Stahl), 3,2 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 4,8 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 8 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Einphasen Elektromotor, 230 Volt, 50Hz, 1,5kW, B14
741,69 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, 2,2kW, 400 Volt, 10 Liter Rundtank (Stahl), 5,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
HYDROMOT Hydraulikaggregat, 2,2kW, 400 Volt, 10 Liter Rundtank (Stahl), 5,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 5,8 ccm/U (ergibt ca. 8,7 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 10 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Dreiphasen Elektromotor, 400 Volt, 50Hz, 2,2kW, B14
711,14 EUR
inkl. 17% MwSt. zzgl. Versand
HYDROMOT Hydraulikaggregat, 3kW, 400 Volt, 12 Liter Rundtank (Stahl), 7,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
SOLD OUT
HYDROMOT Hydraulikaggregat, 3kW, 400 Volt, 12 Liter Rundtank (Stahl), 7,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 7,8 ccm/U (ergibt ca. 11,7 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 12 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Dreiphasen Elektromotor, 400 Volt, 50Hz, 3kW, B14
731,51 EUR
inkl. 17% MwSt. zzgl. Versand
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, Basisversion
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, Basisversion
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • integrierter Rücklauffilter bei Rechtecktank
  • Manometer 250 bar
  • Anschlüsse: P und T mit 1/4" BSP
  • Made in Europe
ab 643,42 EUR
inkl. 17% MwSt. zzgl. Versand

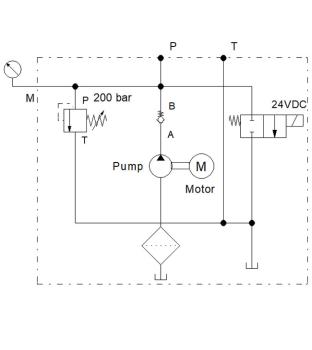

HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, einfach wirkender Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, einfach wirkender Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • 2/2 Wegesitzentil "normally closed" mit Ventilspannung 24 Volt
  • Für einfach wirkenden Verbraucher
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • integrierter Rücklauffilter bei Rechtecktank
  • Manometer 250 bar
  • Anschlüsse: P und T mit 1/4" BSP
  • Made in Europe
ab 824,36 EUR
inkl. 17% MwSt. zzgl. Versand
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • Manometer 250 bar
  • Integrierter Rücklauffilter bei Rechtecktank
  • Anschlüsse: P und T mit 1/4" BSP
  • 4/3-Wegeventil 24 VDC mit A-B geschlossen, P-T verbunden für doppelt wirkenden Verbraucher
  • Made in Europe
ab 921,91 EUR
inkl. 17% MwSt. zzgl. Versand

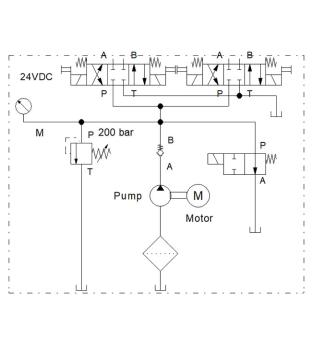

HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 2 doppelt wirkende Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 2 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • 2/2 Wegesitzentil "normally open" mit Ventilspannung 24 Volt
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • Manometer 250 bar
  • Integrierter Rücklauffilter bei Rechtecktank
  • Anschlüsse: P und T mit 1/4" BSP
  • 2 Stück 4/3-Wegeventil 24 VDC mit A-B-P-T geschlossen für 2 doppelt wirkende Verbraucher
  • Made in Europe
ab 1.013,54 EUR
inkl. 17% MwSt. zzgl. Versand

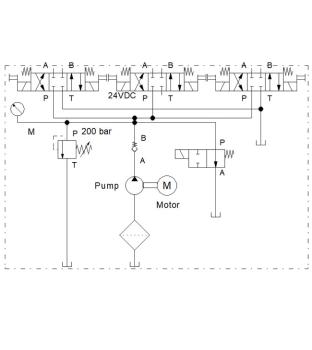

HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventile für 3 doppelt wirkende Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventile für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • 2/2 Wegesitzentil "normally open" mit Ventilspannung 24 Volt
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • Manometer 250 bar
  • Integrierter Rücklauffilter bei Rechtecktank
  • Anschlüsse: P und T mit 1/4" BSP
  • 3 Stück 4/3-Wegeventile 24 VDC mit A-B-P-T geschlossen für 3 doppelt wirkende Verbraucher
  • Made in Europe
ab 1.105,14 EUR
inkl. 17% MwSt. zzgl. Versand
13 bis 24 (von insgesamt 50)

Welche Aufgabe hat ein Hydraulikaggregat?

Hydraulikaggregate dienen zur Ölversorgung und zur hydraulischen Steuerung der Verbraucher.


Wie ist ein Hydraulikaggregat aufgebaut?

Bei einem Hydraulikaggregat handelt es sich um eine eigenständige Baugruppe bestehend aus:

- Antriebseinheit (z.B. Elektromotor, Benzin- oder Dieselmotor, Zapfwelle oder Zapfwellengetriebe)
- Hydraulikpumpe (z.B. Zahnradpumpe, Axialkolbenpumpe, Flügelzellenpumpe)
- Hydrauliktank



Aufbau Hydraulikaggregat



Die Antriebseinheit ist mit der Hydraulikpumpe über eine Kupplung verbunden und treibt diese an. Bei Kompaktaggregaten befindet sich zwischen dem Antriebsmotor, der Hydraulikpumpe und dem Hydrauliktank der Zentralflansch. Dieser Flansch dient unter anderem als Bindeglied zwischen Antriebseinheit, Hydraulikpumpe und Hydrauliktank, sowie zur Aufnahme der Hydraulikventile.



Was ist bei der Auslegung von Hydraulikaggregaten zu beachten?

Bei der Auslegung von Hydraulikaggregaten ist zu beachten, dass die benötigte hydraulische Leistung die Antriebsleistung der Antriebseinheit nicht übersteigt. Ist die Antriebsleistung zu gering, bleibt z.B. der Antriebsmotor stehen und kann überhitzen. Dadurch kann es zu irreparablen Schäden an der Antriebseinheit kommen.


Welches Hydrauliköl kann bei Hydraulikaggregaten verwendet werden?

Die Auswahl des richtigen Hydrauliköles ist abhängig vom Einsatzbereich des Hydraulikaggregates. In den meisten Fällen ist ein Hydrauliköl HLP46 (kinematische Viskosität (mm²/s) bei 40 Grad Celsius) ausreichend.
