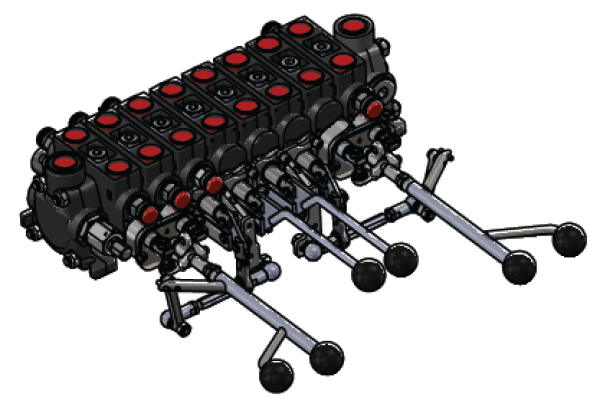

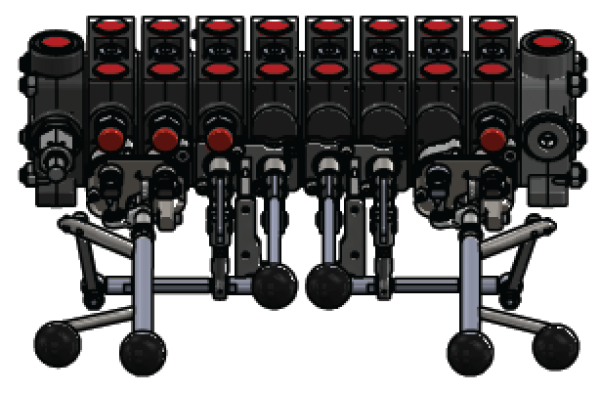

Sektionsventil 80 l/min, 8 Sektionen, doppelt wirkend, mit manueller Ansteuerung

Sektionsventil 8ZC 70 M, 8 Sektionen, 80 l/min – rein manuelle Ansteuerung für robuste Direktsteuerung ohne Elektrik

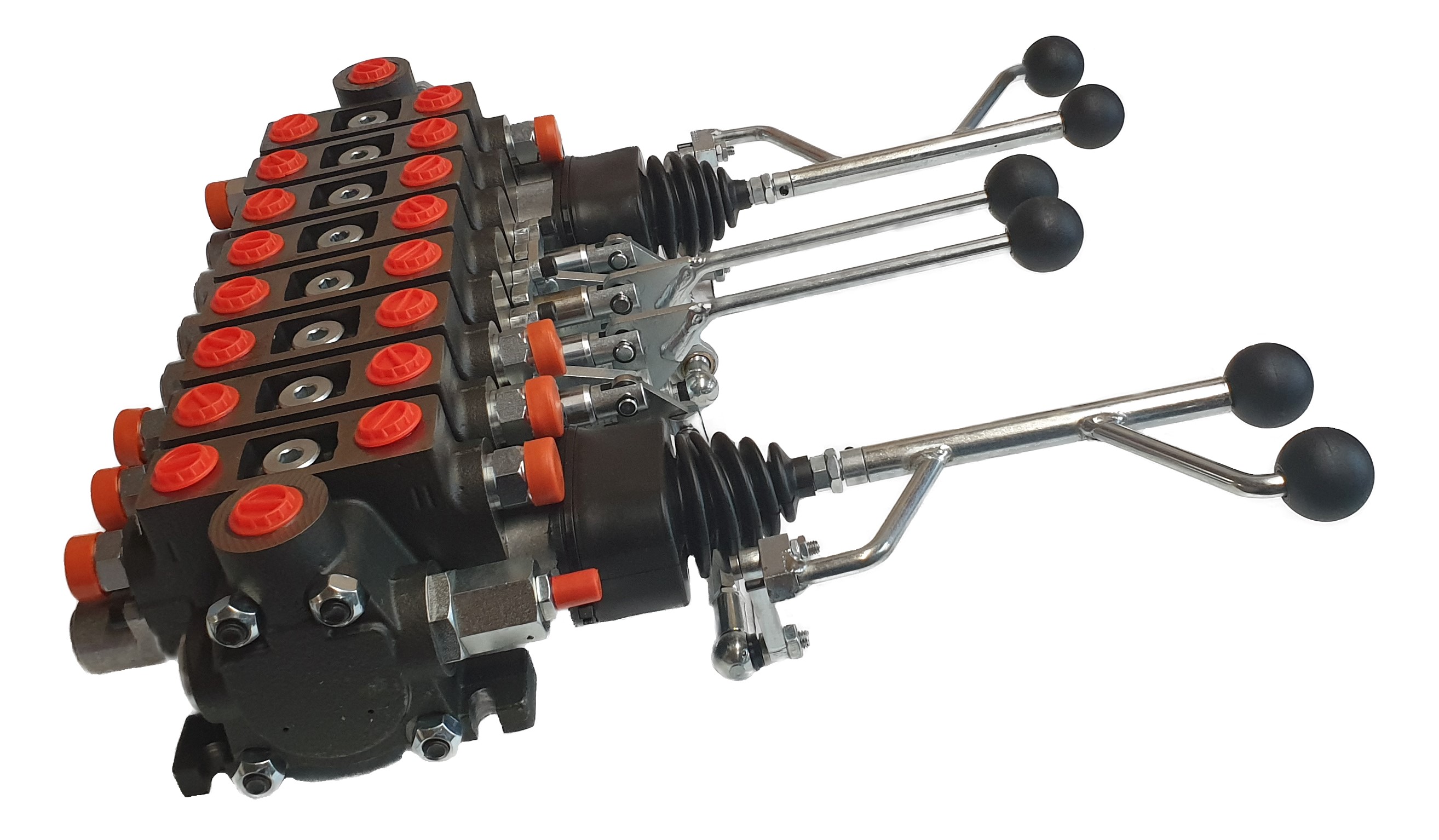

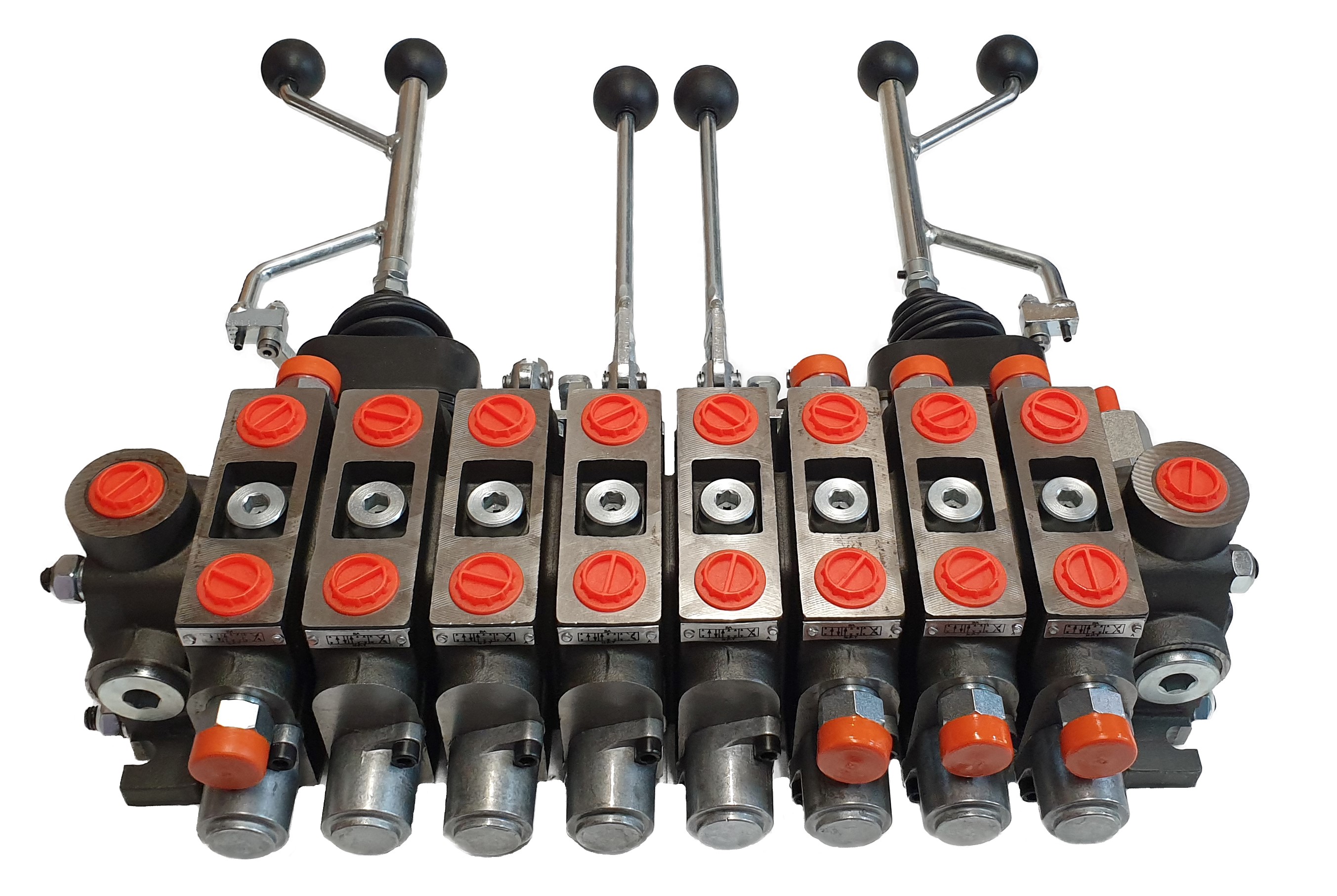

Das Sektionsventil 8ZC 70 M ist die rein manuell betätigte Ausführung der 8ZC-70-Baureihe und steuert bis zu acht doppelt wirkende Verbraucher mit einem maximalen Volumenstrom von 80 l/min per Handhebel. Im Unterschied zur Variante 8ZC 70 E verfügt dieses Ventil bewusst über keine elektrischen Ansteuerungsmöglichkeiten: Es gibt keine Magnetspulen, keine Kabelanschlüsse und keine Abhängigkeit von Bordnetz oder Steuerung. Das macht das 8ZC 70 M zur ersten Wahl in Anwendungen, bei denen Einfachheit, Robustheit und Unabhängigkeit von elektrischen Systemen Vorrang haben – etwa auf älteren Arbeitsmaschinen ohne SPS, in abgelegenen Betriebsumgebungen mit erschwerter Elektrowartung oder überall dort, wo eine unmittelbare taktile Rückmeldung durch den Handhebel sicherheitsrelevant ist.

Die Betätigung erfolgt direkt per Handhebel an jeder der acht Sektionen; alle Sektionen sind federzentriert und kehren nach dem Loslassen selbsttätig in Neutralstellung zurück, in der der Pumpenvolumenstrom drucklos umläuft. Die unterschiedlichen Druckgrenzen an P (250 bar) und an A/B (300 bar) entsprechen dem bewährten Auslegungsprinzip der 8ZC-Baureihe: Der höhere Grenzwert an den Arbeitsanschlüssen fängt Druckspitzen durch Lastwechsel ab. P und T sind mit G 3/4" dimensioniert, um den Gesamtvolumenstrom druckverlustarm zu führen; die Arbeitsanschlüsse A und B sind G 1/2".

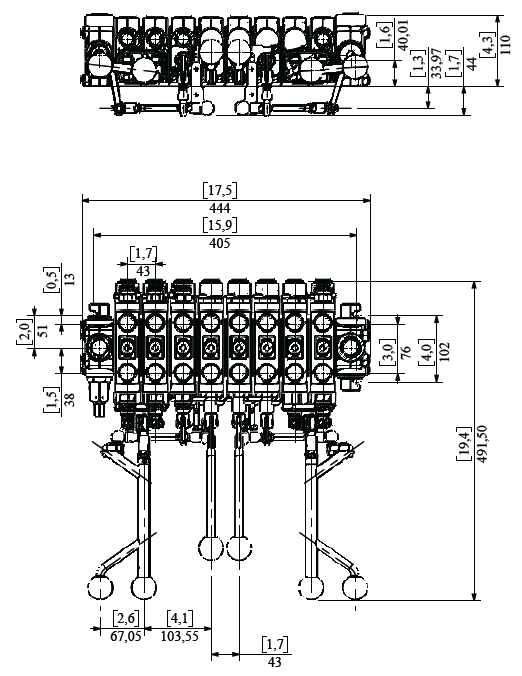

Technische Daten

• Typ: Sektionalventil, 8 Sektionen, doppelt wirkend
• Art.-Nr.: 8ZC 70 M
• Betätigung: manuell (Handhebel), federzentriert
• Max. Volumenstrom: 80 l/min
• Max. Arbeitsdruck P: 250 bar
• Max. Arbeitsdruck A + B: 300 bar
• Anschlüsse A & B: G 1/2"
• Anschlüsse P & T: G 3/4"
• Versandgewicht: 33 kg

Hinweis zur Montage: Ventil auf ebenem Untergrund befestigen, Anschlüsse vor Lackierarbeiten mit Stopfen verschließen, keine Hochdruckreiniger verwenden.

Abgrenzung: Wer einzelne oder alle Sektionen zusätzlich elektrisch schalten möchte – z.B. für Fernbedienung oder automatisierte Schaltsequenzen – wählt die Variante 8ZC 70 E mit kombinierter manueller und elektrischer Ansteuerung. Der 8ZC 70 M ist die günstigere und wartungsärmere Lösung, wenn Elektrik nicht benötigt wird.

Schaltbild:

• Die Ventile auf einem ebenen Untergrund befestigen, um Probleme durch Verformung zu vermeiden.
• Vor der Lackierung Anschlüsse mit Plastikstopfen verschließen.
• Zur Reinigung bitte keine Hochdruckreiniger verwenden.
