Schnellkupplungen - Hydraulikkupplungen

Hydraulik-Schlauchkupplungen sind unverzichtbare Verbindungselemente in Hydrauliksystemen. Sie verbinden zwei Hydraulikleitungen und dichten diese gegen äußere Einflüsse wie Druck, Schmutz und Feuchtigkeit ab. Ihre Hauptfunktion ist der sichere und verlustfreie Transport von Hydraulikflüssigkeiten zwischen Maschinen und Komponenten, wodurch sie in vielen Anwendungen unentbehrlich sind.

• Stahl – für hohe Drücke und Langlebigkeit
• Edelstahl – für Korrosionsbeständigkeit in aggressiven Umgebungen

Die Materialwahl hängt ab von Betriebsdruck, Temperatur, Korrosionsanforderungen und den spezifischen Einsatzbedingungen.

Kupplungen sind in verschiedenen Größen und Bauarten erhältlich, passend zu unterschiedlichen Schlauchdurchmessern (z. B. DN 6 bis DN 51) und Anschlussnormen.

• Wichtige Kriterien: Durchfluss (l/min), maximaler Betriebsdruck (bis ca. 350 bar), passende Gewindeart
• Bauarten: Schraubkupplungen für dauerhafte Verbindungen, Steckkupplungen für schnelles Kuppeln

• Baumaschinen
• Landmaschinen (Traktoren, Forstmaschinen)
• Industrielle Hydrauliksysteme
• Maritime Anwendungen
• Windkraftanlagen
• Mobile und stationäre Maschinen

Sie ermöglichen flexible Bewegungen, schnellen Gerätewechsel und tragen zur Wartungsfreundlichkeit bei.

• Schnelles, oft werkzeugloses Verbinden und Trennen
• Vermeidung von Leckagen durch robuste Dichtungen
• Hohe Beständigkeit gegen Druck- und Temperaturschwankungen
• Flexibilität durch steckbare Verbindungen
• Längere Lebensdauer durch spezielle Beschichtungen und Korrosionsschutz

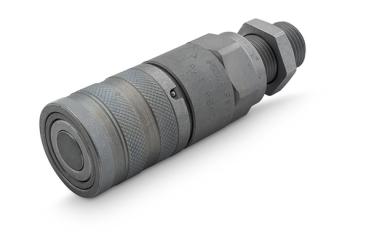

Hydraulik-Schlauchkupplungen bestehen meist aus zwei Teilen – Stecker und Muffe – und beinhalten interne Komponenten wie Ventile, Kugeln, Federn und Dichtungen für eine sichere, tropffreie Verbindung.

• Steckkupplungen – einfache Handhabung, schnelles Kuppeln
• Schraubkupplungen – bevorzugt für dauerhafte Verbindungen

• Regelmäßige Reinigung von Schmutz
• Überprüfung und Austausch von Dichtungen
• Kontrolle auf Undichtigkeiten
• Druckprüfungen zur Funktionskontrolle
• Verwendung von Staubschutzkappen bei Nichtgebrauch

Die Lebensdauer hängt von Betriebsbedingungen, Materialqualität und Wartungsintensität ab. Hochwertige Materialien und Beschichtungen verlängern die Einsatzzeit deutlich.

Hinweis Staubschutz: Staubschutzkappen schützen vor Schmutz, Staub, Sand, Feuchtigkeit und anderen Partikeln, verhindern Beschädigungen und erhalten die Funktionsfähigkeit. Sie bestehen meist aus bruchsicherem Kunststoff oder Gummi, sind passgenau gefertigt und sollten bei Lagerung, Transport oder Nichtgebrauch stets angebracht sein.

• Maximaler Betriebsdruck
• Zulässiger Temperaturbereich
• Passende Größe und Gewindeart
• Chemische Verträglichkeit mit der Hydraulikflüssigkeit
• Umgebungsbedingungen (z. B. Korrosions- oder Schmutzbelastung)
• Anforderungen an Montagefreundlichkeit (häufiges Kuppeln vs. feste Verbindung)

Eine fachgerechte Auswahl verhindert Funktionsstörungen, Leckagen und teure Ausfallzeiten.
