Magnetventil (Wegeventil), NG10, 3C4, P geschlossen, A-B-T verbunden

4/3-Wege-Magnetventil NG10 (CETOP 5), Schaltbild 3C4 – P gesperrt, A-B-T verbunden – für lasthaltende Hydraulikmotorantriebe mit höherem Volumenstrom

Das 4/3-Wege-Magnetventil DSG-3C4-N03 in Nenngröße NG10 steuert hydraulische Verbraucher in Anlagen mit Volumenströmen bis 100 l/min und ist für den Einsatz auf CETOP-5-Grundplatten (NG10) ausgelegt. Das Schaltbild 3C4 ist dabei das entscheidende Merkmal, das dieses Ventil von anderen Mittelstellungsvarianten unterscheidet: In der stromlosen Neutralstellung ist der Druckanschluss P gesperrt – die Pumpe läuft also gegen einen geschlossenen Anschluss –, während die Arbeitsanschlüsse A und B gemeinsam mit dem Tankrücklauf T verbunden sind. Das bedeutet: Ein angeschlossener Hydraulikmotor kann in Neutralstellung frei durchdrehen, da seine Anschlüsse drucklos zum Tank hin offen sind. Dieses Verhalten ist gezielt dort gefragt, wo der Verbraucher im Stillstand nicht hydraulisch gebremst werden soll – etwa bei Freilaufantrieben, bestimmten Mischern oder Förderanlagen, bei denen ein Massenträgheitsauslauf erwünscht ist.

Gegenüber der 3C60-Variante (A-B gesperrt, P-T verbunden) bietet das 3C4-Schaltbild also ein grundlegend anderes Neutralstellungsverhalten: kein Pumpen-Umlauf, stattdessen Motorfreilauf. Die größere Nenngröße NG10 gegenüber NG06 erlaubt zudem deutlich höhere Volumenströme und eignet sich damit für leistungsstärkere Antriebe in Industrie- und Mobilhydraulik. Das Ventil ist in den Spannungsausführungen 12V DC, 24V DC und 230V AC erhältlich.

Technische Daten

• Ventiltyp: 4/3-Wegeventil, direkt gesteuert
• Art.-Nr.: DSG-3C4-N03
• Nenngröße: NG10 (CETOP 5)
• Schaltbild: 3C4 – P gesperrt, A/B mit T verbunden (Neutralstellung)
• Max. Arbeitsdruck: 315 bar
• Max. Volumenstrom: 100 l/min

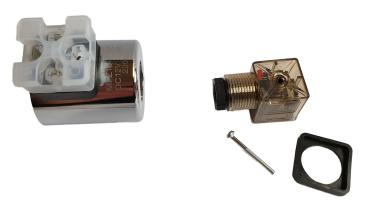

• Ventilspannung: 12V DC / 24V DC / 230V AC
• Bauweise: für modulare CETOP-5-Grundplatten
• Max. Volumenstrom: siehe Kennlinie Katalog

Passende Komponenten: Das Ventil wird auf NG10-Grundplatten (CETOP 5, 1-fach oder 2-fach) mit G 1/2"- und G 3/4"-Anschlüssen montiert. Passende Grundplatten in Stahl- oder Aluminiumausführung, wahlweise mit oder ohne integriertem DBV, sind im Sortiment verfügbar.
