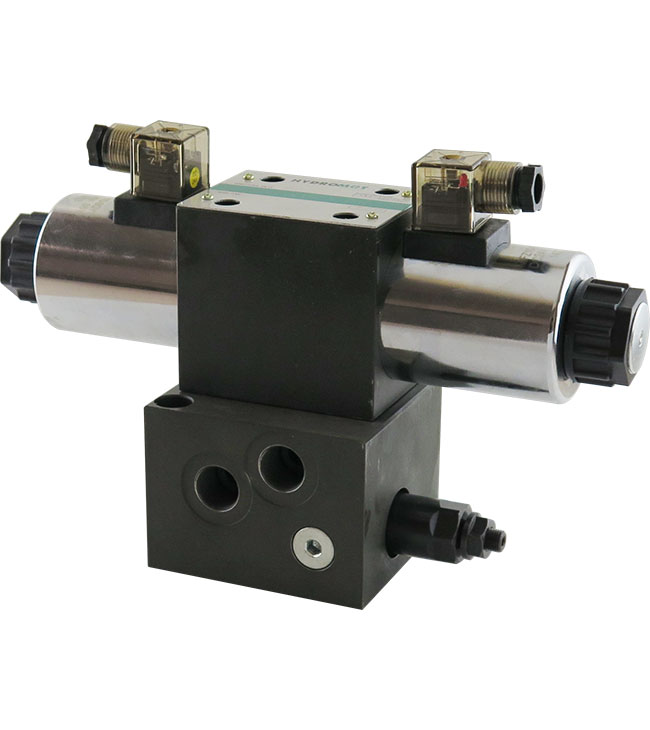

Magnetventil (Wegeventil), NG10, 3C60, A-B geschlossen, P-T verbunden mit Grundplatte und DBV

4/3-Wege-Magnetventil NG10, Schaltbild 3C60 mit Grundplatte und Druckbegrenzungsventil – montagefertiges Komplettset für sofortigen Einbau

Das Set S-HMMV10+GP-001 kombiniert das 4/3-Wege-Magnetventil NG10 mit Schaltbild 3C60, einer passenden CETOP-5-Grundplatte und einem integrierten Druckbegrenzungsventil (DBV) zu einer einbaufertigen Einheit – ohne separate Komponentensuche, ohne Kompatibilitätsfragen. Das macht dieses Produkt besonders für Hydraulikinstallateure und Maschineninstandhalter attraktiv, die eine sofort einsatzfähige Ventilinsel benötigen, ohne einzelne Komponenten abstimmen zu müssen.

Das Schaltbild 3C60 sperrt in der stromlosen Neutralstellung die Arbeitsanschlüsse A und B, während P und T verbunden werden – die Pumpe läuft im drucklosen Umlauf, die angeschlossenen Verbraucher bleiben in ihrer aktuellen Position hydraulisch gehalten. Dieses Verhalten ist in der Praxis ideal für das Positionshalten von Hydraulikzylindern, etwa an Hebebühnen, Kippern, Auslegern oder Kränen, bei denen die Last in Neutralstellung sicher stehen bleiben muss.

Die mitgelieferte CETOP-5-Grundplatte (NG10) nimmt das Ventil direkt auf und stellt die Leitungsanschlüsse bereit; das DBV schützt die Anlage vor Druckspitzen und ist auf Wunsch auf den jeweiligen Systemdruck einstellbar. Das Set ist in 12V DC, 24V DC und 230V AC erhältlich.

Technische Daten

• Lieferumfang: 4/3-Wegeventil NG10 + CETOP-5-Grundplatte + DBV, montagefertig kombiniert
• Art.-Nr.: S-HMMV10+GP-001
• Nenngröße: NG10 (CETOP 5)
• Schaltbild: 3C60 – A/B gesperrt, P/T verbunden (Neutralstellung)
• Max. Arbeitsdruck: 315 bar
• Max. Volumenstrom: 100 l/min
• Anschlüsse Grundplatte: A & B: G 1/2", P & T: G 1/2" (bitte Grundplattenspezifikation prüfen)
• Ventilspannung: 12V DC / 24V DC / 230V AC
• Max. Volumenstrom: siehe Kennlinie Katalog

Hinweis zur Einzelbeschaffung: Wer Ventil und Grundplatte separat benötigt – etwa um eine bestehende Grundplatte weiterzuverwenden oder eine andere Schaltbildvariante (3C4, 3C2) zu kombinieren – findet die Einzelkomponenten ebenfalls im Sortiment.

Schaltbild:
A-B geschlossen
P-T verbunden



Technische Daten:


Abmessungen:



Grundplatte:
