Baureihe H

MH Hydraulikmotoren bieten hohe Zuverlässigkeit, robuste Bauweise und starke Leistung für mittelschwere bis schwere industrielle Anwendungen. Mit bewährter Spool-Ventil-Gerotor-Technologie, vielfältigen Flansch-, Wellen- und Anschlussoptionen sowie Drehmomenten bis 117 daNm sind sie ideal für Maschinenbau, Landwirtschaft, Bergbau und viele weitere Branchen. Mehr erfahren...

Filter
Schluckvolumen
Montageflansch
Abtriebswelle
Anschlüsse
Fehler beim Abrufen der verfügbaren Filterwerte!
Bild1 Hydraulikmotor M+S MH200C
Hydraulikmotor M+S MH200C
  • Hydraulikmotor MH200C von M+S
  • Schluckvolumen 200 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 32 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
311,95 EUR
266,62 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
266,62 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH250C
Hydraulikmotor M+S MH250C
  • Hydraulikmotor MH250C von M+S
  • Schluckvolumen 250 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 32 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
319,88 EUR
273,40 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
273,40 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH315C
Hydraulikmotor M+S MH315C
  • Hydraulikmotor MH315C von M+S
  • Schluckvolumen 315 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 32 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
327,82 EUR
280,19 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
280,19 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH400C
Hydraulikmotor M+S MH400C
  • Hydraulikmotor MH400C von M+S
  • Schluckvolumen 400 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 32 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
341,06 EUR
291,50 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
291,50 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH500C
Hydraulikmotor M+S MH500C
  • Hydraulikmotor MH500C von M+S
  • Schluckvolumen 500 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 32 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
375,16 EUR
320,65 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
320,65 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW125R2
Hydraulikmotor M+S HW125R2
  • Hydraulikmotor HW125R2 von M+S
  • Schluckvolumen 125 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
436,05 EUR
372,69 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
372,69 EUR zzgl. 17% MwSt.

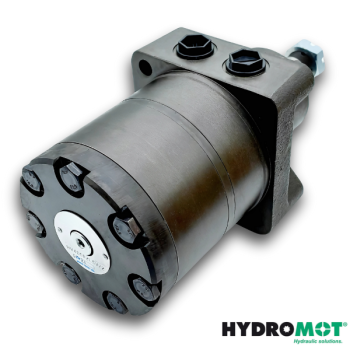

Bild1 Hydraulikmotor M+S HW160R2
Hydraulikmotor M+S HW160R2
  • Hydraulikmotor HW160R2 von M+S
  • Schluckvolumen 160 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
441,83 EUR
377,63 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
377,63 EUR zzgl. 17% MwSt.

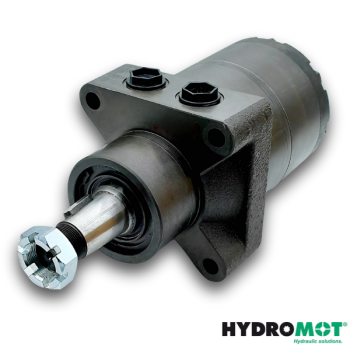

Bild1 Hydraulikmotor M+S HW200R2
Hydraulikmotor M+S HW200R2
  • Hydraulikmotor HW200R2 von M+S
  • Schluckvolumen 200 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
444,73 EUR
380,11 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
380,11 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW235R2
Hydraulikmotor M+S HW235R2
  • Hydraulikmotor HW235R2 von M+S
  • Schluckvolumen 235 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
452,42 EUR
386,68 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
386,68 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW250R2
Hydraulikmotor M+S HW250R2
  • Hydraulikmotor HW250R2 von M+S
  • Schluckvolumen 250 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
455,70 EUR
389,49 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
389,49 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW300R2
Hydraulikmotor M+S HW300R2
  • Hydraulikmotor HW300R2 von M+S
  • Schluckvolumen 300 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
468,67 EUR
400,57 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
400,57 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW315R2
Hydraulikmotor M+S HW315R2
  • Hydraulikmotor HW315R2 von M+S
  • Schluckvolumen 315 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
473,23 EUR
404,47 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
404,47 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW350R2
Hydraulikmotor M+S HW350R2
  • Hydraulikmotor HW350R2 von M+S
  • Schluckvolumen 350 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
477,82 EUR
408,39 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
408,39 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW370R2
Hydraulikmotor M+S HW370R2
  • Hydraulikmotor HW370R2 von M+S
  • Schluckvolumen 370 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
482,39 EUR
412,30 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
412,30 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW500R2
Hydraulikmotor M+S HW400R2
  • Hydraulikmotor HW400R2 von M+S
  • Schluckvolumen 400 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
486,98 EUR
416,22 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
416,22 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW470R2
Hydraulikmotor M+S HW470R2
  • Hydraulikmotor HW470R2 von M+S
  • Schluckvolumen 470 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
520,08 EUR
444,51 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
444,51 EUR zzgl. 17% MwSt.
1 bis 16 (von insgesamt 38)







Ihre langlebige Konstruktion und flexible Konfigurierbarkeit sorgen für maximale Effizienz und Anpassungsfähigkeit in anspruchsvollen Einsatzbereichen.



MH-Serie Orbitalmotoren – Häufig gestellte Fragen

Wofür werden die MH-Orbitalmotoren hauptsächlich eingesetzt?

Die MH-Orbitalmotoren sind vielseitig einsetzbar und finden Anwendung in einer Reihe von Industrie- und Maschinenbereichen:

  • Förderbänder
  • Metallbearbeitungsmaschinen
  • Fördertechnik für Roboter und Manipulatoren
  • Landmaschinen
  • Nahrungsmittelindustrie
  • Rasenmäher

Ihre robuste Bauweise und die verschiedenen Konfigurationsmöglichkeiten machen sie für anspruchsvolle Anwendungen geeignet.

Welche grundlegenden Konstruktionsmerkmale und Optionen bieten die MH-Motoren?

Die MH-Motoren sind als Längsschieberventil mit Planetenrollersatz konzipiert und bieten folgende Merkmale:

  • Montage: Ovalflansch
  • Anschlüsse: Seitlich, metrisch oder BSPP-Gewinde
  • Wellenarten: Zylindrisch, konisch oder verzahnt
  • Zusatzoptionen: Drehzahlsensorik, Sonderausführungen

Welche Schlüsselparameter definieren die Leistung der MH-Motoren?

  • Max. Schluckvolumen: bis 502,4 cm³/U
  • Max. Drehzahl: 445 U/min
  • Max. Drehmoment: 104 daNm [9204 in/lb]
  • Max. Leistung: 18,5 kW [24.8 HP]
  • Max. Druckabfall: 200 bar [2900 PSI]
  • Max. Ölstrom: 90 l/min [23.8 GPM]
  • Min. Drehzahl: 5 U/min

Welches Hydrauliköl und welche Betriebsbedingungen werden für die MH-Motoren empfohlen?

  • Öltyp: HLP (DIN 51524) oder HM (ISO 6743/4)
  • Viskosität: 20–75 mm²/s [98–347 SUS]
  • Temperaturbereich: -40 °C bis 140 °C [-40 °F bis 284 °F], empfohlen max. 82 °C [180 °F]
  • Filtration: ISO Code 20/16 (25 µm)
  • Einlaufphase: 10–15 Min. bei moderater Last und Drehzahl

Welche verschiedenen Wellenoptionen sind für die MH-Motoren verfügbar und wie beeinflussen sie das Drehmoment?

Verfügbare Wellenoptionen:

  • C: Zylindrisch Ø32 mm – bis 77 daNm
  • CB: Zylindrisch Ø35 mm – bis 95 daNm
  • SH: Verzahnte Welle Ø1 1/4", 14 Zähne – bis 95 daNm
  • K: Konisch 1:10, Ø35 mm – bis 95 daNm

Welche speziellen Funktionen und Konfigurationen sind für die MH-Motoren erhältlich?

  • RS – Drehzahlsensor (0–15000 Hz, 42 Imp./U)
  • T – Tachowellenanschluss
  • LSV – Ventil für kleine Drehzahlen (20–50 U/min)
  • LL – Geringeres Lecköl, ideal für Reihenschaltung
  • FR – Leichtlaufausführung für hohe Drehzahlen
  • R – Umgekehrte Drehrichtung
  • Lackierungen: Standard, Korrosionsschutz, Spezialfarbe

Welche Überlegungen sind bei der zulässigen Wellenbelastung zu beachten?

Die zulässige radiale Wellenbelastung (Prad) hängt ab von:

  • Drehzahl (n)
  • Abstand (L) zwischen Lastpunkt und Flansch
  • Wellenversion
