Baureihe H

MH Hydraulikmotoren bieten hohe Zuverlässigkeit, robuste Bauweise und starke Leistung für mittelschwere bis schwere industrielle Anwendungen. Mit bewährter Spool-Ventil-Gerotor-Technologie, vielfältigen Flansch-, Wellen- und Anschlussoptionen sowie Drehmomenten bis 117 daNm sind sie ideal für Maschinenbau, Landwirtschaft, Bergbau und viele weitere Branchen. Mehr erfahren...

Filter
Schluckvolumen
Montageflansch
Abtriebswelle
Anschlüsse
Fehler beim Abrufen der verfügbaren Filterwerte!

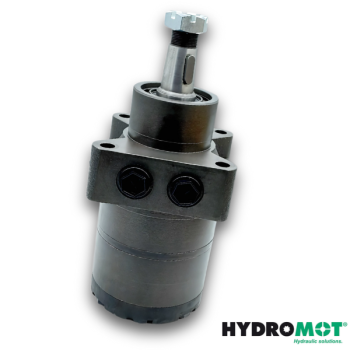

Bild1 Hydraulikmotor M+S HW500R2
Hydraulikmotor M+S HW500R2
  • Hydraulikmotor HW500R2 von M+S
  • Schluckvolumen 500 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
534,27 EUR
456,64 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
456,64 EUR zzgl. 17% MwSt.

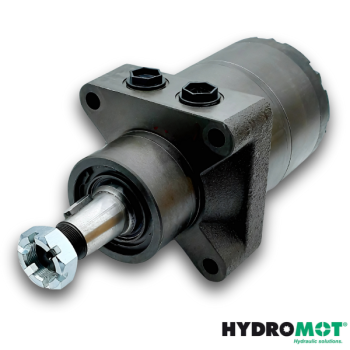

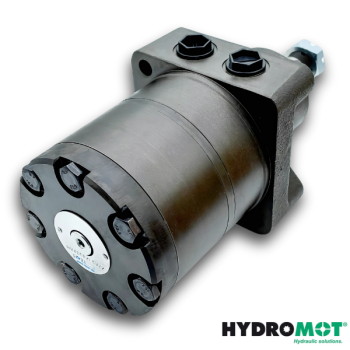

Bild1 Hydraulikmotor M+S HW535R2
Hydraulikmotor M+S HW535R2
  • Hydraulikmotor HW535R2 von M+S
  • Schluckvolumen 535 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
544,69 EUR
465,55 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
465,55 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW550R2
Hydraulikmotor M+S HW550R2
  • Hydraulikmotor HW550R2 von M+S
  • Schluckvolumen 550 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/4'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
555,31 EUR
474,62 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
474,62 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH200CB
Hydraulikmotor M+S MH200CB
  • Hydraulikmotor MH200CB von M+S
  • Schluckvolumen 200 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 35 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
324,53 EUR
277,38 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
277,38 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH250CB
Hydraulikmotor M+S MH250CB
  • Hydraulikmotor MH250CB von M+S
  • Schluckvolumen 250 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 35 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
332,48 EUR
284,17 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
284,17 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH315CB
Hydraulikmotor M+S MH315CB
  • Hydraulikmotor MH315CB von M+S
  • Schluckvolumen 315 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 35 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
340,41 EUR
290,95 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
290,95 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH400CB
Hydraulikmotor M+S MH400CB
  • Hydraulikmotor MH400CB von M+S
  • Schluckvolumen 400 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 35 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
353,64 EUR
302,26 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
302,26 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S MH500CB
Hydraulikmotor M+S MH500CB
  • Hydraulikmotor MH500CB von M+S
  • Schluckvolumen 500 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle:  Ø 35 mm zylindrisch mit Passfeder A10 x 8 x 45
  • Magnetoflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
387,75 EUR
331,41 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
331,41 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW125T2
Hydraulikmotor M+S HW125T2
  • Hydraulikmotor HW125T2 von M+S
  • Schluckvolumen 125 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
437,98 EUR
374,34 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
374,34 EUR zzgl. 17% MwSt.

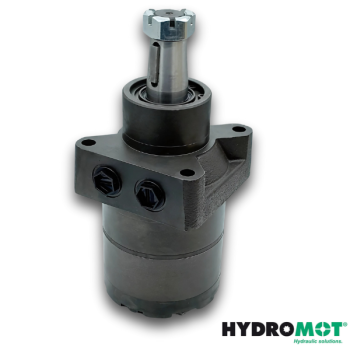

Bild1 Hydraulikmotor M+S HW160T2
Hydraulikmotor M+S HW160T2
  • Hydraulikmotor HW160T2 von M+S
  • Schluckvolumen 160 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
443,77 EUR
379,29 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
379,29 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW200T2
Hydraulikmotor M+S HW200T2
  • Hydraulikmotor HW200T2 von M+S
  • Schluckvolumen 200 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
446,66 EUR
381,76 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
381,76 EUR zzgl. 17% MwSt.

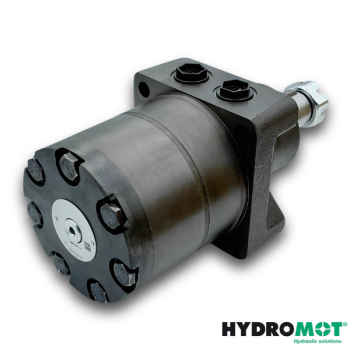

Bild1 Hydraulikmotor M+S HW235T2
Hydraulikmotor M+S HW235T2
  • Hydraulikmotor HW235T2 von M+S
  • Schluckvolumen 235 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
454,35 EUR
388,33 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
388,33 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW250T2
Hydraulikmotor M+S HW250T2
  • Hydraulikmotor HW250T2 von M+S
  • Schluckvolumen 250 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
457,63 EUR
391,14 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
391,14 EUR zzgl. 17% MwSt.

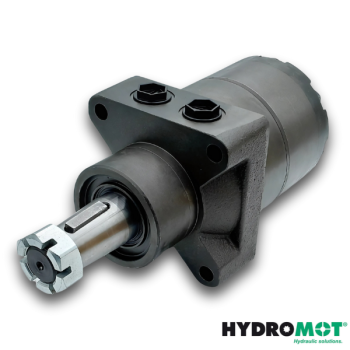

Bild1 Hydraulikmotor M+S HW300T2
Hydraulikmotor M+S HW300T2
  • Hydraulikmotor HW300T2 von M+S
  • Schluckvolumen 300 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
470,60 EUR
402,22 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
402,22 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW315T2
Hydraulikmotor M+S HW315T2
  • Hydraulikmotor HW315T2 von M+S
  • Schluckvolumen 315 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
475,17 EUR
406,13 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
406,13 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW350T2
Hydraulikmotor M+S HW350T2
  • Hydraulikmotor HW350T2 von M+S
  • Schluckvolumen 350 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
479,75 EUR
410,04 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
410,04 EUR zzgl. 17% MwSt.
17 bis 32 (von insgesamt 38)







Ihre langlebige Konstruktion und flexible Konfigurierbarkeit sorgen für maximale Effizienz und Anpassungsfähigkeit in anspruchsvollen Einsatzbereichen.



MH-Serie Orbitalmotoren – Häufig gestellte Fragen

Wofür werden die MH-Orbitalmotoren hauptsächlich eingesetzt?

Die MH-Orbitalmotoren sind vielseitig einsetzbar und finden Anwendung in einer Reihe von Industrie- und Maschinenbereichen:

  • Förderbänder
  • Metallbearbeitungsmaschinen
  • Fördertechnik für Roboter und Manipulatoren
  • Landmaschinen
  • Nahrungsmittelindustrie
  • Rasenmäher

Ihre robuste Bauweise und die verschiedenen Konfigurationsmöglichkeiten machen sie für anspruchsvolle Anwendungen geeignet.

Welche grundlegenden Konstruktionsmerkmale und Optionen bieten die MH-Motoren?

Die MH-Motoren sind als Längsschieberventil mit Planetenrollersatz konzipiert und bieten folgende Merkmale:

  • Montage: Ovalflansch
  • Anschlüsse: Seitlich, metrisch oder BSPP-Gewinde
  • Wellenarten: Zylindrisch, konisch oder verzahnt
  • Zusatzoptionen: Drehzahlsensorik, Sonderausführungen

Welche Schlüsselparameter definieren die Leistung der MH-Motoren?

  • Max. Schluckvolumen: bis 502,4 cm³/U
  • Max. Drehzahl: 445 U/min
  • Max. Drehmoment: 104 daNm [9204 in/lb]
  • Max. Leistung: 18,5 kW [24.8 HP]
  • Max. Druckabfall: 200 bar [2900 PSI]
  • Max. Ölstrom: 90 l/min [23.8 GPM]
  • Min. Drehzahl: 5 U/min

Welches Hydrauliköl und welche Betriebsbedingungen werden für die MH-Motoren empfohlen?

  • Öltyp: HLP (DIN 51524) oder HM (ISO 6743/4)
  • Viskosität: 20–75 mm²/s [98–347 SUS]
  • Temperaturbereich: -40 °C bis 140 °C [-40 °F bis 284 °F], empfohlen max. 82 °C [180 °F]
  • Filtration: ISO Code 20/16 (25 µm)
  • Einlaufphase: 10–15 Min. bei moderater Last und Drehzahl

Welche verschiedenen Wellenoptionen sind für die MH-Motoren verfügbar und wie beeinflussen sie das Drehmoment?

Verfügbare Wellenoptionen:

  • C: Zylindrisch Ø32 mm – bis 77 daNm
  • CB: Zylindrisch Ø35 mm – bis 95 daNm
  • SH: Verzahnte Welle Ø1 1/4", 14 Zähne – bis 95 daNm
  • K: Konisch 1:10, Ø35 mm – bis 95 daNm

Welche speziellen Funktionen und Konfigurationen sind für die MH-Motoren erhältlich?

  • RS – Drehzahlsensor (0–15000 Hz, 42 Imp./U)
  • T – Tachowellenanschluss
  • LSV – Ventil für kleine Drehzahlen (20–50 U/min)
  • LL – Geringeres Lecköl, ideal für Reihenschaltung
  • FR – Leichtlaufausführung für hohe Drehzahlen
  • R – Umgekehrte Drehrichtung
  • Lackierungen: Standard, Korrosionsschutz, Spezialfarbe

Welche Überlegungen sind bei der zulässigen Wellenbelastung zu beachten?

Die zulässige radiale Wellenbelastung (Prad) hängt ab von:

  • Drehzahl (n)
  • Abstand (L) zwischen Lastpunkt und Flansch
  • Wellenversion
