Baureihe H

MH Hydraulikmotoren bieten hohe Zuverlässigkeit, robuste Bauweise und starke Leistung für mittelschwere bis schwere industrielle Anwendungen. Mit bewährter Spool-Ventil-Gerotor-Technologie, vielfältigen Flansch-, Wellen- und Anschlussoptionen sowie Drehmomenten bis 117 daNm sind sie ideal für Maschinenbau, Landwirtschaft, Bergbau und viele weitere Branchen. Mehr erfahren...

Filter
Schluckvolumen
Montageflansch
Abtriebswelle
Anschlüsse
Fehler beim Abrufen der verfügbaren Filterwerte!
Bild1 Hydraulikmotor M+S HW370T2
Hydraulikmotor M+S HW370T2
  • Hydraulikmotor HW370T2 von M+S
  • Schluckvolumen 370 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
484,33 EUR
413,96 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
413,96 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW400T2
Hydraulikmotor M+S HW400T2
  • Hydraulikmotor HW400T2 von M+S
  • Schluckvolumen 400 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
488,91 EUR
417,87 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
417,87 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW470T2
Hydraulikmotor M+S HW470T2
  • Hydraulikmotor HW470T2 von M+S
  • Schluckvolumen 470 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
522,01 EUR
446,16 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
446,16 EUR zzgl. 17% MwSt.

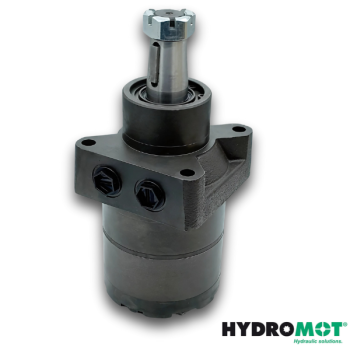

Bild1 Hydraulikmotor M+S HW500T2
Hydraulikmotor M+S HW500T2
  • Hydraulikmotor HW500T2 von M+S
  • Schluckvolumen 500 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
536,21 EUR
458,30 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
458,30 EUR zzgl. 17% MwSt.

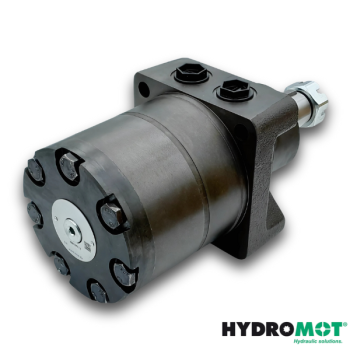

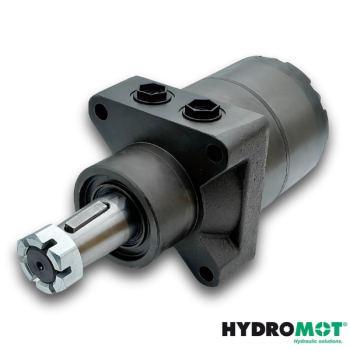

Bild1 Hydraulikmotor M+S HW535T2
Hydraulikmotor M+S HW535T2
  • Hydraulikmotor HW535T2 von M+S
  • Schluckvolumen 535 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
546,62 EUR
467,20 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
467,20 EUR zzgl. 17% MwSt.
Bild1 Hydraulikmotor M+S HW550T2
Hydraulikmotor M+S HW550T2
  • Hydraulikmotor HW550T2 von M+S
  • Schluckvolumen 550 cm3/U
  • Anschlüsse: G 1/2‘‘
  • Welle: Ø1 1/2'' konisch 1:8 mit Passfeder 5/16'' x 5/16'' x 1 1/4''
  • Radflansch 4-Loch
  • Verwendung ohne Leckölanschluss möglich
  • internes Rückschlagventil
  • Erstausrüsterqualität, Made in Europe
  • ideal für enge Bauräume
557,24 EUR
476,27 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
476,27 EUR zzgl. 17% MwSt.
33 bis 38 (von insgesamt 38)







Ihre langlebige Konstruktion und flexible Konfigurierbarkeit sorgen für maximale Effizienz und Anpassungsfähigkeit in anspruchsvollen Einsatzbereichen.



MH-Serie Orbitalmotoren – Häufig gestellte Fragen

Wofür werden die MH-Orbitalmotoren hauptsächlich eingesetzt?

Die MH-Orbitalmotoren sind vielseitig einsetzbar und finden Anwendung in einer Reihe von Industrie- und Maschinenbereichen:

  • Förderbänder
  • Metallbearbeitungsmaschinen
  • Fördertechnik für Roboter und Manipulatoren
  • Landmaschinen
  • Nahrungsmittelindustrie
  • Rasenmäher

Ihre robuste Bauweise und die verschiedenen Konfigurationsmöglichkeiten machen sie für anspruchsvolle Anwendungen geeignet.

Welche grundlegenden Konstruktionsmerkmale und Optionen bieten die MH-Motoren?

Die MH-Motoren sind als Längsschieberventil mit Planetenrollersatz konzipiert und bieten folgende Merkmale:

  • Montage: Ovalflansch
  • Anschlüsse: Seitlich, metrisch oder BSPP-Gewinde
  • Wellenarten: Zylindrisch, konisch oder verzahnt
  • Zusatzoptionen: Drehzahlsensorik, Sonderausführungen

Welche Schlüsselparameter definieren die Leistung der MH-Motoren?

  • Max. Schluckvolumen: bis 502,4 cm³/U
  • Max. Drehzahl: 445 U/min
  • Max. Drehmoment: 104 daNm [9204 in/lb]
  • Max. Leistung: 18,5 kW [24.8 HP]
  • Max. Druckabfall: 200 bar [2900 PSI]
  • Max. Ölstrom: 90 l/min [23.8 GPM]
  • Min. Drehzahl: 5 U/min

Welches Hydrauliköl und welche Betriebsbedingungen werden für die MH-Motoren empfohlen?

  • Öltyp: HLP (DIN 51524) oder HM (ISO 6743/4)
  • Viskosität: 20–75 mm²/s [98–347 SUS]
  • Temperaturbereich: -40 °C bis 140 °C [-40 °F bis 284 °F], empfohlen max. 82 °C [180 °F]
  • Filtration: ISO Code 20/16 (25 µm)
  • Einlaufphase: 10–15 Min. bei moderater Last und Drehzahl

Welche verschiedenen Wellenoptionen sind für die MH-Motoren verfügbar und wie beeinflussen sie das Drehmoment?

Verfügbare Wellenoptionen:

  • C: Zylindrisch Ø32 mm – bis 77 daNm
  • CB: Zylindrisch Ø35 mm – bis 95 daNm
  • SH: Verzahnte Welle Ø1 1/4", 14 Zähne – bis 95 daNm
  • K: Konisch 1:10, Ø35 mm – bis 95 daNm

Welche speziellen Funktionen und Konfigurationen sind für die MH-Motoren erhältlich?

  • RS – Drehzahlsensor (0–15000 Hz, 42 Imp./U)
  • T – Tachowellenanschluss
  • LSV – Ventil für kleine Drehzahlen (20–50 U/min)
  • LL – Geringeres Lecköl, ideal für Reihenschaltung
  • FR – Leichtlaufausführung für hohe Drehzahlen
  • R – Umgekehrte Drehrichtung
  • Lackierungen: Standard, Korrosionsschutz, Spezialfarbe

Welche Überlegungen sind bei der zulässigen Wellenbelastung zu beachten?

Die zulässige radiale Wellenbelastung (Prad) hängt ab von:

  • Drehzahl (n)
  • Abstand (L) zwischen Lastpunkt und Flansch
  • Wellenversion
