Baureihe S
MS Hydraulikmotoren überzeugen durch ihre robuste Scheibenventil-Gerotor-Bauweise und bieten höchste Zuverlässigkeit für mittelschwere bis schwere Anwendungen in Industrie und mobiler Technik. Mit vielfältigen Flansch-, Anschluss- und Wellenoptionen sowie Drehmomenten bis 99 daNm sind sie optimal anpassbar für Förderbänder, Baumaschinen, Bergbau- oder Landwirtschaftsanwendungen. Mehr erfahren...
401 bis 416 (von insgesamt 452)
Ihre langlebige Konstruktion mit Kegelrollenlagern gewährleistet hohe Belastbarkeit und maximale Effizienz auch unter anspruchsvollen Einsatzbedingungen.
MS-Serie Hydraulikmotoren – Häufig gestellte Fragen
Für welche Anwendungen sind die Hydraulikmotoren der MS-Serie primär konzipiert?
Die Hydraulikmotoren der MS-Serie sind vielseitig einsetzbar und werden typischerweise in folgenden Bereichen verwendet:
- Förderanlagen
- Metallbearbeitungsmaschinen
- Straßenbaumaschinen
- Bergbaumaschinen
- Lebensmittelindustrie
- Landwirtschaftliche Maschinen
- Spezialfahrzeuge
Ihre robuste Bauweise und hohe Leistungsfähigkeit machen sie ideal für anspruchsvolle Einsätze.
Welche Typen von Hydraulikmotoren der MS-Serie sind verfügbar und welche besonderen Merkmale weisen sie auf?
- MS(F): Standardmotor mit Flanschmontage
- MSW: Radnabenmotor
- MSS: Kurzer Motor
- MSV: Sehr kurzer Motor
- MSQ: Quadratischer Montageflansch
- MSB: Motor mit Trommelbremse
Zusatzoptionen: Tachoanschluss, seitliche/hintere Anschlüsse, verschiedene Wellenarten (gerade, verzahnt, konisch), SAE-, Metrik- und BSPP-Anschlüsse.
Welche Betriebsbedingungen und Flüssigkeitsanforderungen sind zu beachten?
- Hydrauliköl: HLP (DIN 51524) oder HM (ISO 6743/4), Premiumqualität, Verschleißschutz
- Temperaturbereich: -40°C bis 140°C
- Optimale Viskosität: 20–75 mm²/s (98–347 SUS)
- Min. Viskosität: 13 mm²/s (70 SUS) bei 50°C
- Max. Systemtemperatur: 82°C (180°F)
- Filtration: ISO 20/16, nominal 25 µm oder besser
- Einlauf: 10–15 Min. mit mäßiger Last/Drehzahl vor voller Belastung
- Intermittierend: max. 10 % pro Minute, Spitzenlast max. 1 % pro Minute
Was ist der zulässige Wellendruck und der maximale Rücklaufdruck ohne Leckölleitung?
- Max. Wellendichtungsdruck: 85 bar (Dauer), 99 bar (intermittierend)
- Max. Rücklaufdruck ohne Leckölleitung: darf nicht überschritten werden
- Leckölleitung so verlegen, dass Öl frei zum Tank fließen kann
Welche Arten von Wellenverlängerungen und Drehmomentgrenzen gibt es?
- SL: Ø32 mm, gerade, 77 daNm

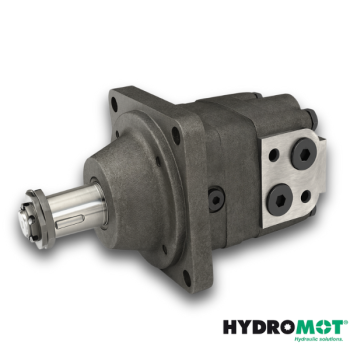

- K: Konisch 1:10, 95 daNm
- SH: Zapfwelle DIN 9611, 77 daNm

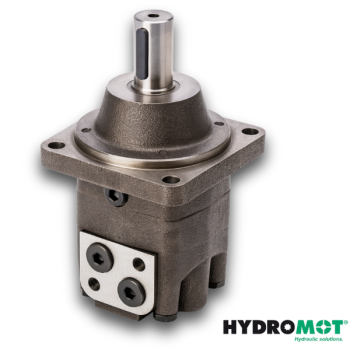

- CO: Ø1¼" gerade, 77 daNm
- SA: Ø1¼" verzahnt 14T, 95 daNm
- SA-T: 7/8"-13 verzahnt, 20 daNm
Wie beeinflussen radiale und axiale Wellenlasten die Lebensdauer?
Die Abtriebswelle läuft in Kegelrollenlagern für hohe radiale/axiale Kräfte.
- Zulässige Radiallast: abhängig von Abstand Lastpunkt–Flansch
- Überschreiten der Werte verkürzt die Lebensdauer deutlich
Wie funktioniert die Trommelbremse beim MSB-Motor?
Die Trommelbremse wird mechanisch über einen Bremshebel betätigt:
- Bremshebel drehen → Bremsbeläge drücken gegen Bremstrommel
- Loslassen → Federn ziehen Beläge zurück
- Min. Winkeleinstellung: 10° (anpassbar durch Demontage)
- Betätigungsrichtung wählbar
- Stangenverbindung: min. 25 mm Bewegung zwischen neutral und extrem
