Grundplatten für Magnetventile
Entdecken Sie unsere hydraulischen Grundplatten NG06 & NG10 (CETOP 3 / CETOP 5) für die modulare Montage von Wege- und Magnetventilen nach UNI ISO 4401.
Wählen Sie zwischen robusten Stahlplatten für hohe Betriebsdrücke bis 345 bar (NG10) oder leichten Aluminiumplatten bis 250 bar –
ideal für Industrieanlagen, Maschinenbau und Baumaschinen. Mehr erfahren...
1 bis 16 (von insgesamt 18)
Je nach Durchflussbedarf decken NG06 bis 40 l/min und NG10 bis 100 l/min ab; erhältlich als 1-fach bis 6-fach Mehrfachgrundplatten für den parallelen Aufbau. Optionen wie integriertes Druckbegrenzungsventil (DBV) sowie NG06-Aluminiumvarianten mit 2/2-Wege-Sitzventil für drucklosen Umlauf erhöhen Sicherheit und Effizienz. Genormte Anschlussgrößen (z. B. A & B: 3/8" bei NG06, 1/2" bei NG10) und wahlweise seitliche oder Bodenanschlüsse sorgen für maximale Kompatibilität.
Häufig gestellte Fragen (FAQ): Hydraulische Grundplatten NG06 und NG10
Was sind hydraulische Grundplatten NG06 und NG10?
Hydraulische Grundplatten NG06 und NG10 sind standardisierte Anschlussplatten, die als Träger und Verbindungsbasis für die Montage von Magnet- und Wegeventilen in hydraulischen Systemen dienen. Sie stellen die mechanische und hydraulische Verbindung zwischen Ventilen und Rohrleitungen oder Schläuchen her. Diese Grundplatten entsprechen den Normen CETOP 3 (NG06) und CETOP 5 (NG10).
Was ist der Hauptunterschied zwischen den Nenngrößen NG06 und NG10?
Die Nenngrößen unterscheiden sich in Abmessungen, Anschlusslochbild und Leistungskapazität:
- NG06 (CETOP 3): Für kleinere bis mittlere Systeme, ausgelegt für ein max. Fördervolumen von ca. 40 l/min
- NG10 (CETOP 5): Für größere, leistungsstärkere Steuerungen mit max. Fördervolumen bis 100 l/min
Welchen Einfluss hat das Material (Stahl vs. Aluminium) auf die Leistung?
Die Materialwahl hat direkten Einfluss auf den zulässigen Betriebsdruck und die Haltbarkeit:

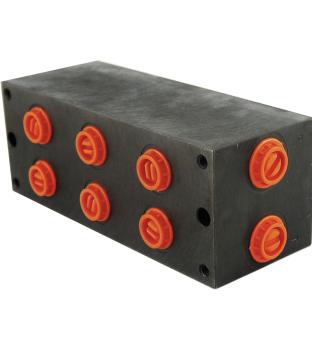

- Stahlguss-Grundplatten: Für hohe Druckbereiche bis zu 350 bar (z. B. NG10 bis 345 bar); zusätzlich Korrosionsschutz durch Brünierung
- Aluminium-Grundplatten: Für leichtere Anwendungen bis ca. 210–250 bar
Stahl bietet höhere Festigkeit, Aluminium überzeugt durch geringes Gewicht und einfachere Handhabung.
Welche Anschlüsse und Anschlusspositionen sind gängig?
Die Anschlussgrößen sind genormt und richten sich nach der Nenngröße:
- NG06 (CETOP 3): A- und B-Anschlüsse in der Regel 3/8''
- NG10 (CETOP 5): A- und B-Anschlüsse üblicherweise 1/2''

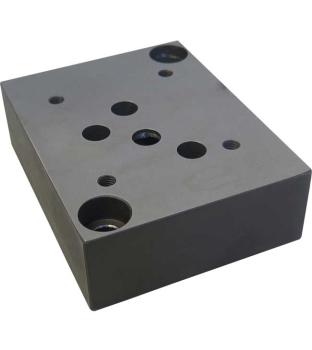

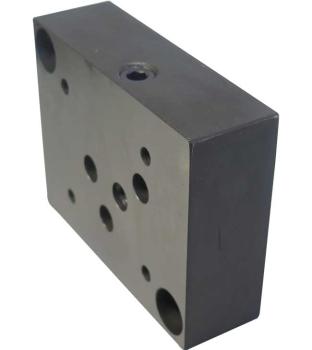

Die Anschlusspositionen können je nach Einbausituation seitlich oder unten (rückseitig) ausgeführt sein.
Können Grundplatten für den modularen Aufbau mehrerer Ventile verwendet werden?

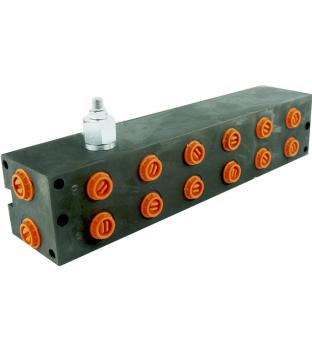

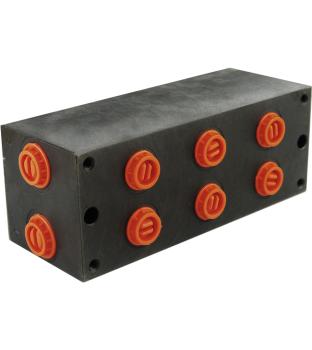

Ja. Grundplatten eignen sich ideal für den modularen Aufbau hydraulischer Systeme. Im Hydromot-Sortiment sind Einfach- bis Mehrfachgrundplatten verfügbar – z. B. für den parallelen Aufbau von 1-fach bis 6-fach Magnetventilen. Diese Multifach-Ausführungen ermöglichen flexible und erweiterbare Systemlösungen.
Welche Zusatzfunktionen können in die Grundplatten integriert sein?
Einige Grundplatten bieten zusätzliche Funktionen zur Systemoptimierung:

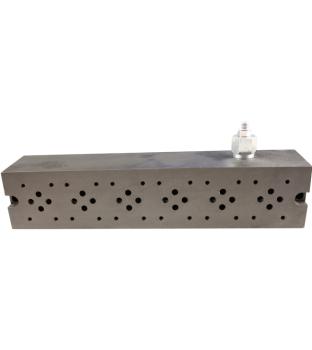

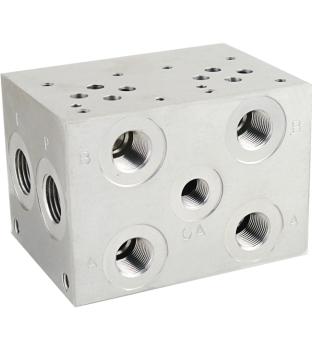

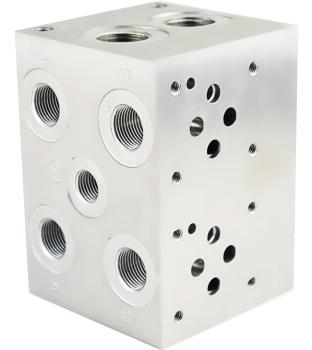

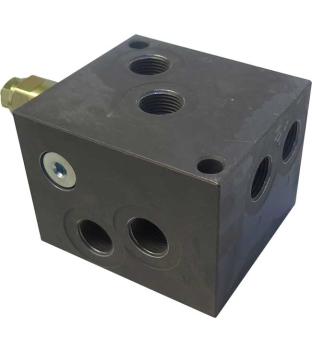

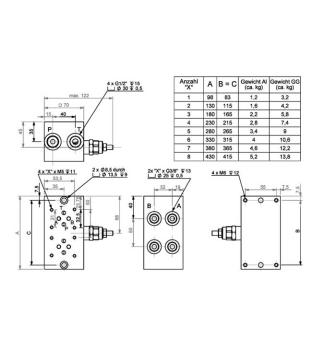

- Integriertes Druckbegrenzungsventil (DBV): Schützt die Anlage vor Überdruck

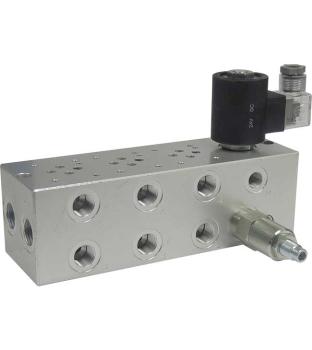

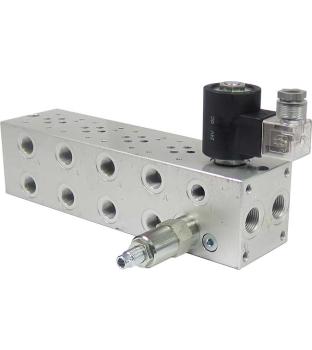

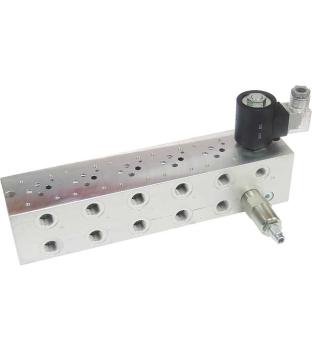

- 2/2-Wege-Sitzventil für drucklosen Umlauf (bei bestimmten NG06-Aluminium-Mehrfachplatten, z. B. 3- bis 5-fach)

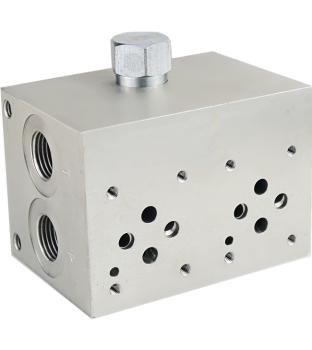

- Manometeranschlüsse für Drucküberwachung
Diese Zusatzoptionen erhöhen die Sicherheit und Funktionalität der hydraulischen Anlage erheblich.
